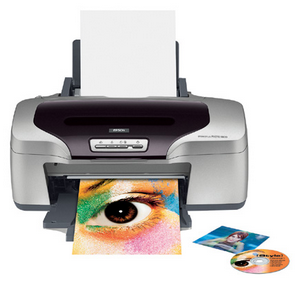

Производим полную разборку струйного принтера EPSON Stylus Photo R800



После разборки струйного принтера EPSON Stylus Photo R800, можно заметить, что памперс занимает всю нижнюю часть струйного принтера. Данный памперс можно заенить при помощи снятия днища. А точнее, при помощи полной разборки корпуса струйного принтера EPSON Stylus Photo R800.



Что следует проделать?



Для начала отсоединяем заднюю часть струйного принтера EPSON Stylus Photo R800 (необходимо открутить 3 винта). После этого снимаем верх струйного принтера EPSON Stylus Photo R800, это делается при помощи откручивания 2ух винтов сзади, 2ух задних защелок в щелях по краям корпуса струйного принтера EPSON Stylus Photo R800, 3 винта в ряд под крышкой струйного принтера EPSON Stylus Photo R800 , а также 2 защелки, расположенные спереди, отжимаем отвёрткой через отверстия в поддоне, при этом необходимо заглянуть внутрь через открытый верх струйного принтера. Поднимите корпус, отстегните шлейф от кнопочной станции. Данный шлейф выходит левее лотка, сзади, разъём расположен внизу.



Затем, смотрите внимательно и находите по всему периметру винты - их следует убрать. После этого найдите в правой части 2 трубки диаметром в 4 мм, пружинные хомуты снимите, рассоединяя трубки. После этого снимите поддон струйного принтера, и Вы увидите памперсы.



Сейчас трубок в количестве 2 штук. По данным трубкам стекают чернила, которые сгруппированы конструкторами по специальному признаку. Быть может, продуманы варианты, которые исключают тромбы в трубках, что возникает за счёт реакции чернил между собой. Очевидно, что данный приём применяется везде, а именно в том месте где происходит сбор чернил - и справа, где распологаются 2 раздельных поддона, а также слева, где расположены дреннажом и промакашка.



В конечном итоге можно рассоединить трубки, а затем вывести их наружу через отверстие в корпусе струйного принтера в поддоне EPSON Stylus Photo R800. Именно через него производился отжим защелку, поэтому необходимо выкусить внутри 1 см кв. перегородки, и трубки наруже. Будет немного коротковато, при этом их больше некуда подевать. Вы можете надставить, для этого случая как раз остаются родные хомуты. Также можно вытащить изнутри трубочки.



Несколько слов в итоге



Почему же необходимо было разбирать данный струйный принтер? А причиной разборки послужила длительность простоя струйного принтера EPSON Stylus Photo R800 без работы. Поэтому можно сразу произвести промывку печатающей головки.
