Инструкция по установке СНПЧ на принтер Hp Deskjet D1663

Главная

Инструкции

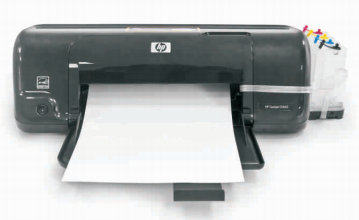

СНПЧ Hp DeskJet D1663

Перед установкой системы непрерывной подачи чернил прочитайте данную инструкцию

Установка СНПЧ на данную модель состоит из двух этапов: подготовки картриджей и непосредственно установки СНПЧ. В системе можно использовать как новые картриджи, так и бывшие в эксплуатации. Новые желательно проверить, задав печать тестовой страницы. Использованные картриджи перед установкой обязательно дозаправить чернилами* и протестировать, а именно распечатать тестовую страницу). Это необходимо сделать до установки в отверстия крышки картриджа уплотнителей и заглушеу.

Подготовка принтера.

Включите принтер, откройте крышку принтера.** Дождитесь, когда каретка переместится вправо в позицию замены картриджей, и снимите их. Обесточте принтер, это позволит свободно перемещать каретку в любое положение при установке СНПЧ.

Снимите наклейки с картриджей; сверлом, входящим в набор, увеличьте все отверстия до диаметра 4 мм (фото 2). Проклейте по периметру место соединения крышек картриджа с корпусом (фото 1). Дозаправьте картриджи чернилами, не путайте цвета! На фото 3 стрелочками обозначены цвета отсеков С-M-Y-K (Синий, пурпурный, желтый, черный). Затем извлеките соединенные картриджи, вставьте в отверстия крышек силиконовые уплотнители (фото 3, уплотнители обозначены цветными стрелочками), не до конца-наполовину, а оставшиеся отверстия заглушите пробками (фото 3, пробки-оранжевые стрелочки). Установите картриджи в каретку (фото 4). Наклейте на них Клипсу К1663 строго в соответствии с фото.

* Руководство по заправке картриджей HP
** Руководство

Установка СНПЧ

1. Прикрепите клипсу КУ на правую боковую крышку принтера (фото 5).
2. Затем прикрепите другую клипсу КУ на внутреннюю часть задней стенки принтера, как показано на фото 6.

3. Подсоедините капиллярный шлейф СНПЧ к картриджам, строго соблюдая укладку капилляров (фото 7-а,б).
4. Заправьте СНПЧ согласно данной инструкции в разделе заправка СНПЧ.
5. Вставьте картриджи в держатель каретки и закрепите шлейф СНПЧ в клипсе К1663 (фото 8).

6. Заведите шлейф СНПЧ за каретку и переместите каретку в крайнее левое положение. Затем, излишне не натягивая капиллярный шлейф СНПЧ, проложите его в клипсе КУ (фото 9).

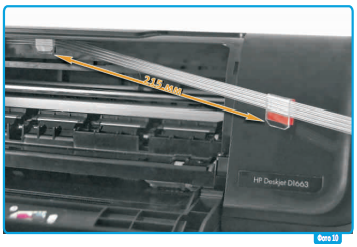

7. Далее оденьте третью клипсу КУ на шлейф СНПЧ как показано на фото 10.

8. Оденьте последнюю клипсу КУ на шлейф СНПЧ как показано на фото 11.

9. Затем снимите защитную красную ленту с клипс КУ, описанных в пунктах 7 и 8.
10. Проложите шлейф СНПЧ по внутренней части задней стенки принтера и прикрепите клипсу КУ (описанную в пункте 7), как показано на фото 12.
11. Проложите шлейф СНПЧ, по диагонали, по внутренней части правой стенки принтера, как показано на фото 12. Прикрепите клипсу КУ (описанную в пункте 8) на внутреннюю часть передней стенки принтера. Приблизительное место крепежа указано стрелкой на фото 13.
12. Проложите шлейф СНПЧ в клипсу КУ, прикрепленную на правую боковую крышку принтера, как показано на фото 13.
