Перед установкой СНПЧ прочитать.

Установка СНПЧ на данную модель состоит из 2 этапов: подготовки картриджей и непосредственно установки СНПЧ.

В системе можно использовать как новые картриджи, так и бывшие в эксплуатации. Новые желательно проверить, задав печать тестовой страницы. Использованные картриджи перед установкой обязательно дозаправить чернилами* и протестировать (распечатать тестовую страницу). Это необходимо сделать до установки в отверстия крышки картриджа уплотнителей и заглушек.

Подготовка принтера

Включите принтер, нажав на кнопку "включение", откройте крышку принтера.** Дождитесь, когда каретка переместится вправо в позицию замены картриджей, и снимите их. Обесточте принтер, это позволит свободно перемещать каретку рукой в любое положение при установке СНПЧ.

Подготовка картриджей

Снимите наклейки с картриджей; сверлом, входящим в набор, увеличьте все отверстия до диаметра 4мм (фото 2). Проклейте по периметру место соединения крышек картриджа с корпусом (фото 1). Дозаправьте картриджи чернилами, не путайте цвета! На фото 3 стрелочками обозначены цвета отсеков C-M-Y-K (синий, пурпурный, желтый, черный). Вставьте в отверстия крышек силиконовые уплотнители (фото 3, уплотнители обозначены цветными стрелочками), не до конца - наполовину, а оставшиеся отверстия заглушите пробками (фото 3, пробки-оранжевые стрелочки). Согласно фото 5 проведите шлейф СНПЧ через переднюю панель принтера. Установите картриджи в каретку и соедените их клипсой фиксатором (фото 4). Извлеките соединенные картриджи, подсоедените капиллярный шлейф СНПЧ к картриджам, строго соблюдая укладку капилляров (фото 6). Заправьте СНПЧ согласно данной инструкции в разделе Заправка СНПЧ

* Руководство по заправке картриджей HP
** Руководство по установке в документации к принтеру

Установка СНПЧ

Уложите капилляры шлейфа СНПЧ таким образом, чтобы не было переломов, согласно фото 7. Установите картриджи в принтер на их штатное место (фото 8).

На расстоянии 110 мм от корпуса принтера установите клипсу ку (фото 10). Переместите каретку с картриджами в крайнее девое положение (фото 10). Уложите капиллярный шлейф СНПЧ в клипсу КУ (фото 11); таким образом, чтобы шлейф СНПЧ образовывал петлю над кареткой с картриджами.

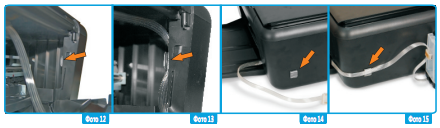

В правой части принтера, с внутренней стороны установите клипсу КУ (фото 12); затем проложите через неё капиллярный шлейф (фото 13). Согласно фото 14, установите клипсу КУ на корпус принтера. Проложите шлейф СНПЧ через клипсу (фото 15).
