Конструкция и непосредственная разборка ПГ (печатающей головки)

Главная » Инструкции » Конструкция и непосредственная разборка ПГ (печатающей головки)

Производим частичную разборку печатающей головки и промываем



Когда Вы производите частичную разборку ПГ, то вероятность что внутрь попадёт какая либо грязь, очень мала.



При разборке печатающей головки очень хочется стереть налёт чернил расположенный во внутренних поверхностях, но при этом следует помнить, что мельчайшие остаточные частицы протирочного материала на поверхностях, могут ещё более прибавить засоренных сопел. Самая обычная пыль может стать большой проблемой для вашей печатающей головки.



При разборке печатающей головки очень хочется стереть налёт чернил расположенный во внутренних поверхностях, но при этом следует помнить, что мельчайшие остаточные частицы протирочного материала на поверхностях, могут ещё более прибавить засоренных сопел. Самая обычная пыль может стать большой проблемой для вашей печатающей головки.

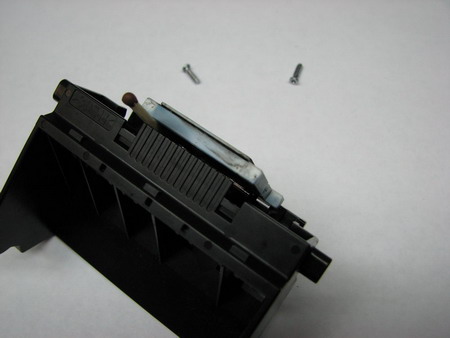

Окрутите 2 самореза, с помощью которых крепятся керамическая пластина с соплами непосредственно к нижней части корпуса печатающей головки ПГ.



Окрутите 2 самореза, с помощью которых крепятся керамическая пластина с соплами непосредственно к нижней части корпуса печатающей головки ПГ.



Приподнимите нижнюю часть пластины (изображенную на фотографии), таким образом, чтобы данная часть отошла от корпуса печатающей головки ПГ на расстояние 5,7 мм. В дальнешем даную часть поднимать не нужно, иначе возникнет риск повреждения шлейфа, который проходит от контактов к пластине. Часто бывает так, что сама пластина очень крепко сидит на своём пооженном месте, поэтому для того, чтобы данную пластину приподнять, необходим рычаг.



Приподнимите нижнюю часть пластины (изображенную на фотографии), таким образом, чтобы данная часть отошла от корпуса печатающей головки ПГ на расстояние 5,7 мм. В дальнешем даную часть поднимать не нужно, иначе возникнет риск повреждения шлейфа, который проходит от контактов к пластине. Часто бывает так, что сама пластина очень крепко сидит на своём пооженном месте, поэтому для того, чтобы данную пластину приподнять, необходим рычаг.



Подкладываем какой либо материал под пластину, тем самым фиксируем пластину в данном (показанном на фотографии) положении.



Подкладываем какой либо материал под пластину, тем самым фиксируем пластину в данном (показанном на фотографии) положении.



Вставляем совсем на неглубокое расстояние иглу шприца в зазор между корпусом печатающей головки и пластиной. При этом промывку производим сильной струёй жидкости, соблюдая при этом промывку тех областей, где расположены сопла.



Чтобы промывка получилась полноценной, Вам потребуется 3,4 полных шприца жидкости.



Хоть и внешне печатающие головки схожи, но сама конструкция ПГ печатающих головок, всё же отлична друг от друга. К примеру, если на печатающей головке QY6-0042 приподнять выше пластину с дюзами, при этом не подвергая полной разборке печатающую головку, то тем самым не будет возникать выступов корпуса печатающей головки ПГ. Но помните, если будет сильно упорствовать, то приведёте к повреждению шлейфа. Головка QY6-0061, на которой для Вас не будет ничего мешать отвести от корпуса пластину таким образом, как более удобнее Вам для промывки (в пределах разумного).



Но помните, если будет сильно упорствовать, то приведёте к повреждению шлейфа. Головка QY6-0061, на которой для Вас не будет ничего мешать отвести от корпуса пластину таким образом, как более удобнее Вам для промывки (в пределах разумного).



В данной статье очень часто ведётся упоминание о шлейфе лишь потому, что большая часть печатающих головок ПГ, после промывки и самостоятельной разборки, оказываются с надломленым шлейфом, а ведь в данной ситуации печатающую головку принтера не восстановить.
