Инструкция по установке капсульной системы непрерывной подачи чернил на Epson Stylus Photo 1410

Главная » Инструкции » Инструкция по установке капсульной системы непрерывной подачи чернил на Epson Stylus Photo 1410

Инструкция по установке СНПЧ системы непрерывной подачи чернил на Epson Stylus Photo 1410.



Снятие крышки картриджного отсека



включите принтер, дождитесь, пока каретка выдвенится из места парковки, и отключите шнур питания. Передвиньте каретку и извлеките картриджи. Отжмите в сторону правый фиксатор крышки до тех пор, пока он не снимется. Затем, открыв крышку, снимите её, сдвинув в сторону.



Инструкция по установке СНПЧ системы непрерывной подачи чернил на Epson Stylus Photo 1410. Снятие крышки картриджного отсека



Установка планки с чипами



Установите специальную планку-держатель чипов в печатающую головку принтера. Зафиксируйте её специальной клипсой.



Инструкция по установке СНПЧ системы непрерывной подачи чернил на Epson Stylus Photo 1410. Установка планки с чипами



Установка капсул



Приклейте двухсторонний скотч на правую стенку каретки, закрепите на нём клипсу.
Наживите слегка все капсулы, не заполняя их чернилами. Так будет удобнее проложить шлейф, а затем уже заправить систему чернилами. Проложите шлейф в клипсу, как показано на фото.
Отведите каретку немного влево и дополнительно зафиксируйте шлейф клипсой.



Проведите шлейф за кареткой влево. Обратите внимание сзади каретки есть выступ, шлейф должен проходить над ним. В крайнем правом положении шлейф должен повторять очертания каретки, не пережимаясь. Не натягивая его слишком сильно.



Инструкция по установке СНПЧ системы непрерывной подачи чернил на Epson Stylus Photo 1410.Установка капсул

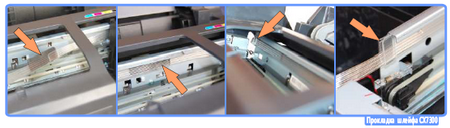

Прокладка шлейфа



Наденьте на шлейф клипсу-держатель и приклейте её к шасси принтера. Клипса должна упираться в верхний край шасси. Наденьте шлейф клипсу вывода и установите её на левый край шасси. Отрегулируйте шлейф таким образом, чтобы в крайних левом и правом положениях каретки он излишне не натягивался и не провисал. Шлейф можно двигать, слегка разжимая клипсу-держатель. Проверьте ход каретки, передвигая ее руками вправо-влево. Шлейф нигде не должен заминаться, пережиматься, цепляться, сильно натягиваться или тормозить каретку.



Инструкция по установке СНПЧ системы непрерывной подачи чернил на Epson Stylus Photo 1410. Прокладка шлейфа



Вывод шлейфа



Открутите винт с левой стороны сзади принтера. Снимите крышку, потянув назад и в сторону, затем сдвинув назад. Выведите шлейф в воздушную щель сзади, проложив его петлёй поверх электрических шлейфов. Установите крышку обратно.



Инструкция по установке СНПЧ системы непрерывной подачи чернил на Epson Stylus Photo 1410. Вывод шлейфа



Подключение ёмкостей



Присоедините шлейф к ёмкостям и переходите к заправке системы. После заполнения чернилами шлейфа, капсул и Ваших ёмкостей принтер готов к работе. Убедитесь, что воздушные отверстия ёмкостей открыты, капилляры шлейфа нигде не пережаты, а каретка свободно достаёт своих крайних положений.



Инструкция по установке СНПЧ системы непрерывной подачи чернил на Epson Stylus Photo 1410. Подключение ёмкостей



Заправка капсул и шлейфа



Перевертните капсулу и состыкуйте её со шприцем через специальный переходник, вставленный в носик шприца. Медленно потяните на себя поршень шприца таким образом, чтобы чернила из ёмкостей начали заполнять капилляр. Дождитесь, пока заполнится весь капилляр и капсула наполовину, после чего пережмите капилляр зажимом или скрепкой в любом месте. Отсоедините капсулу от шприца и наденьте её на соответствующий чернильный штуцер печатающей головки принтера. после этого можно освободить зажим.



Инструкция по установке СНПЧ системы непрерывной подачи чернил на Epson Stylus Photo 1410. Заправка капсул и шлейфа
