Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo 750, 700

Главная » Инструкции » Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo 750, 700

Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo 750, 700.



Установка клипс-фиксаторов



Включите принтер, подождите пока каретка выдвенится из места парковки в центр принтера, и отключите шнур питания. Теперь каретку можно перемещять руками в нужное положение. Снимите фиксаторы картриджей. Для этого откройте крышку (синюю), разожмите в стороны крепления и снимите её. Наклонив крышку назад, чтобы ключ фиксатора совпал с вырезом на её креплении, разожмите фиксатор и снимите с него крышку. приподняв фиксатор и повернув его так, чтобы ключ сбоку совпал с вырезом в каретке, снимите его. Снимите второй фиксатор. Усатновите крышки обратно.



Приклейте клипсы-фиксаторы, зафиксировав ими датчики наличия картриджей.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo 750, 700.Установка клипс-фиксаторов



Установка капсул СНПЧ



Установите капсулы и проложите шлейф СНПЧ в боковую клипсу. Проследите чтобы шлейф СНПЧ нигде не перегибался и не передавливался. Не надо устанавливать капсулы полностью, позже Вам придётся снимать их для заправки системы чернилами. Закройте крышки, шлейф СНПЧ должен выходить сбоку, не пережимаясь. Не путайте порядок цветов!



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo 750, 700.Установка капсул СНПЧ

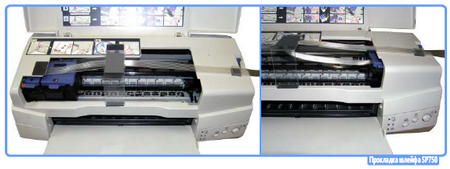

Прокладка шлейфа СНПЧ



Установите полочку подвеса, как показано на фото, прикрепив к ней фиксатор движения шлейфа СНПЧ. Отведите каретку в крайнее левое положение и закрепите шлейф СНПЧ в полочке подвеса. Приклейте клипсу на правой стороне принтера и проложите в неё шлейф СНПЧ, выведя его из принтера.



Отрегулируйте шлейф СНПЧ таким образом, чтобы в крайних левом и правом положениях каретки шлейф СНПЧ излишне не натягивался и не провисал. Шлейф СНПЧ можно двигать, слегка разжимая держатель полочки. Проверьте ход каретки, передвигая ее руками вправо-влево. Шлейф СНПЧ нигде не должен заминаться, пережиматься, цепляться, сильно натягиваться или тормозить каретку. После чего заполните чернилами ёмкости и приступайте к заправке системы.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo 750, 700.Прокладка шлейфа СНПЧ



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo 750, 700.Прокладка шлейфа СНПЧ



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo 750, 700.Прокладка шлейфа СНПЧ



Заправка капсул и шлейфа СНПЧ



Переверните капсулу и состыкуйте ее со шприцем через специальный переходник, вставленный в носик шприца. Медленно потяните на себя поршень шприца таким образом, чтобы чернила из ёмкостей начали заполнять капилляр. Дождитесь, пока заполнится весь капилляр и капсула на половину, после чего пережмите в любом месте капилляр зажимом или скрепкой. Отстыкуйте капсулу от шприца и наденьте капсулу на соответствующий чернильный штуцер печатающей головки принтера. После этого можно освободить зажим.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo 750, 700.Заправка капсул и шлейфа СНПЧ



Система непрерывной подачи чернил СНПЧ установлена



После заполнения чернилами шлейфа СНПЧ, капсул и Ваших ёмкостей, принтер готов к работе. Убедитесь что воздушные отверстия ёмкостей открыты, каппиляры шлейфа СНПЧ нигде не пережаты, а каретка свободно достаёт до своих крайних положений. Включите принтер и сделайте тест дюз. Если на тесте видны не все дюзы, дайте принтеру пару прочисток из стандартной утилиты драйвера и оставьте его на некоторое время, это необходимо чтобы из головки вышел попавший туда воздух.
