Инструкция по установке системы непрерывной подачи чернил на Epson Stylus С87, С86, С84, С65, С64, С63



Установка капсул СНПЧ и планки с чипами



Включите принтер, дождитесь, пока каретка выденится из места парковки, и отключите шнур питания. Передвиньте каретку и извлеките картриджи. Установите специальную планку-держатель чипов в печатающую головку принтера. Сверху вниз до упора. Обратите внимание на четыре направляющих внизу каретки, планка-держатель должна не упираться в них сверху, а заходить на них! Зафиксируйте её, прилеив уголок на боковую стенку каретки.
Установите крепление шлейфа СНПЧ в каретку печатающей головки аппарата так, чтобы шлейф СНПЧ выходил наверх, как показано на фото.



Наживите слегка все капсулы, не заполняя из чернилами. Так будет удобнее проложить шлейфСНПЧ , а затем уже заправить СНПЧ чернилами



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus С87, С86, С84, С65, С64, С63. Установка капсул СНПЧ и планки с чипами

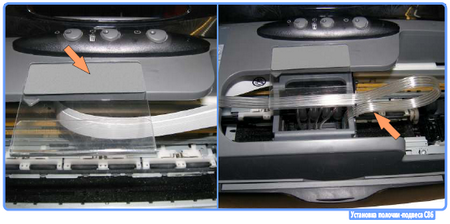

Установка полочки подвеса



Закрепите полочку подвеса шлейфаСНПЧ , как показано на фото и разместите в ней шлейф.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus С87, С86, С84, С65, С64, С63. Установка полочки подвеса



Прокладка шлейфа СНПЧ



Установите клипсу с левой стороны аппарата и выведите через неё шлейф СНПЧ. Отрегулируйте шлейф СНПЧ таким образом, чтобы в крайних левом и правом положениях каретки шлейф излишне не натягивался и не провисал. Шлейф СНПЧ можно двигать, слегка разжимая держатель полочки.



Проверьте ход каретки, передвигая её руками вправо-влево. Шлейф СНПЧ нигде не должен заминаться, пережиматься, цепляться, сильно натягиваться или тормозить каретку.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus С87, С86, С84, С65, С64, С63. Прокладка шлейфа



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus С87, С86, С84, С65, С64, С63. Прокладка шлейфа



Заправка капсул и шлейфаСНПЧ



Переверните капсулу и состыкуйте ее с шприцом через специальный переходник, вставленный в носик шприца. Медленно потяните на себя поршень шприца таким образом, чтобы чернила из ёмкостей СНПЧ начали заполнять капилляр. Дождитесь пока заполниться весь капилляр и капсула на наполовину, после чего пережмите в любом месте капилляр зажимом или скрепкой. Отстыкуйте капсулу от шприца и наденьте капсулу на соответствующий чернильный штуцер печатающей головки принтера. после этого можно освободить зажим.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus С87, С86, С84, С65, С64, С63. Заправка капсул и шлейфа



СНПЧ Система непрерывной подачи чернил установлена.



После заполнения чернилами шлейфа СНПЧ, капсул и ваших ёмкостей, принтер готов к работе. Убедитесь что воздушные отверстия ёмкостей открыты, каппиляры шлейфа СНПЧ нигде не пережаты, а каретка свободно достаёт до своих крайних положений. Включите принтер и сделайте тест дюз. Если на тесте видны не все дюзы, дайте принетру пару прочисток из стандартной утилиты драйвера или SCC и оставьте его на некоторое время, это необходимо чтобы из головки вышел попавший туда воздух
