Инструкция по установке системы непрерывной подачи чернил на Epson Stylus CX3900

Главная » Инструкции » Инструкция по установке системы непрерывной подачи чернил на Epson Stylus CX3900

Инструкция по установке системы непрерывной подачи чернил на Epson Stylus CX3900



Снятие крышки картриджного отсека



Включите принтер, дождитесь, пока каретка выдвинется из места парковки, и отключите шнур питания. Передвиньте каретку и извлеките картридж. Снимите крышку картриджного отсека, аккуратно отжав в сторону правый фиксатор, одновременно отжимая крышку влево.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus CX3900 Снятие крышки картриджного отсека



Установка капсул и планки с чипами



Установите специальную планку-держатель чипов в печатающую головку принтера. Обратите внимание на 2 направляющих внизу планки-они должны попасть в отверстия каретки. Зафиксируйте её специальной клипсой. Приклейте клипсу крепления шлейфа к левой стенке каретки вплотную к выступу. Наживите слегка все капсулы, не заполняя их чернилами. Так будет удобнее проложить шлейф, а затем уже заправить систему чернилами.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus CX3900 Установка капсул и планки с чипами



Прокладка шлейфа



Закрепите полочку подвеса шлейфа, как показано на фото. Отведите печатающую головку в крайнее левое положение и закрепите шлейф в полочке подвеса. Не натягивайте сильно шлейф, он должен образовать петлю. Но и не отпускайте слишком сильно, шлейф не должен прогибаться вниз между кареткой и клипсой крепления шлейфа или мешать движению печатающей головки.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus CX3900 Прокладка шлейфа



Вывод шлейфа



Установите клипсу с правой стороны аппарата и выведите через неё шлейф. Отрегулируйте шлейф таким образом, чтобы в крайних левом и правом положениях каретки шлейф излишне не натягивался и не провисал. Шлейф можно двигать, слегка разжимая клипсу-держатель шлейфа. Проверьте ход каретки, передвигая ее руками вправо-влево. Шлейф нигде не должен заминаться, пережиматься, цепляться, сильно натягиваться или тормозить каретку.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus CX3900 Вывод шлейфа СНПЧ



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus CX3900

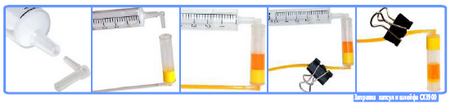

Заправка капсул и шлейфа



Переверните капсулу и состыкуйте её со шприцем через специальный переходник, вставленный в носик шприца. Медленно потяните на себя поршень шприца таким образом, чтобы чернила из ёмкостей начали заполнять капилляр. Дождитесь, пока заполниться весь капилляр и капсула наполовину, после чего пережмите капилляр зажимом или скрепкой в любом месте. Отсоедините капсулу от шприца и наденьте её на соответствующий чернильный штуцер печатающей головки принтера. После этого можно освободить зажим.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus CX3900 Заправка капсул и шлейфа СНПЧ



Система непрерывной подачи чернил установлена



После заполнения чернилами шлейфа, капсул и Ваших ёмкостей принтер готов к работе. Убедитесь, что воздушные отверстия ёмкостей открыты, капилляры шлейфа СНПЧ нигде не пережаты, а каретка свободно достаёт своих крайних положений. Включите принтер и сделайте тест дюз. Если на тесте видны не все дюзы, дайте принтеру пару прочисток из стандартной утилиты драйвера или SSC и оставьте его на некоторое время, это необходимо, чтобы из головки вышел попавший туда воздух.
