Инструкция по установке системы непрерывной подачи чернил на Canon Pixma ip1800

Главная » Инструкции » Инструкция по установке системы непрерывной подачи чернил на Canon Pixma ip1800

Инструкция по установке системы непрерывной подачи чернил на Canon Pixma ip1800.



Прокладка шлейфа



Найдите внизу принтера, сквозное отверстие возле блока питания. Проведите в него шлейф. Приклейте клипсу сбоку на шасси принтера, проведите в неё шлейф. Приклейте клипсу изнутри возле отверстия в шасси принтера, проложите в неё шлейф как показано на фото.



Инструкция по установке системы непрерывной подачи чернил на Canon Pixma ip1800.Прокладка шлейфа



Модернизация картриджей



Включите принтер. Понимите крышку, подождите, пока каретка выедет в позицию замены картриджей, и снимите их. Снимите наклейки с картриджей. Сверлом, входящим в набор, расширьте отверстрия (не используйте дрель!). Вставьте в них силиконовые уплотнители, не до конца-наполовину. Подключите шлейф к картриджам, вставив уголки на концах в уплотнители, закрелённые на картридже. Постарайтесь повторить расположение капилляров шлейфа, как на фото ниже, чтобы каппиляры не мешали движению каретки. Не путайте цвета! На картридже маркером обозначает цвет отсека C-Y-M (СинийЮ, красный, желтый).



Инструкция по установке системы непрерывной подачи чернил на Canon Pixma ip1800.Модернизация картриджей



Установка картриджей



Установите картриджи на штатное место.



Инструкция по установке системы непрерывной подачи чернил на Canon Pixma ip1800.Установка картриджей

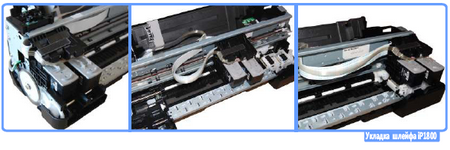

Укладка шлейфа



Приклейте полочку подвеса шлейфа на каретку, прямо над картриджами. Закрепите в ней шлейф, особое внимание уделите укладке шлейфа на картриджами, шлейф не должен нигде пережиматься но вместе с тем, должен быть очень плотно уложен, чтобы не мешать при печати. Обратите внимание на последнее фото: за кареткой находится деталь со световодами и кнопками, Вы наверняка сдвините её при установке. При обратной сборке установите её на место.



Слегка разжимая клипсы крепления шлейфа, отрегулируйте шлейф таким образом как показано на фотографиях. В крайнем левом положении шлейф должен образовывать небольшую петлю вдоль електрического шлейфа. В крайнем правом не должен провисать или деформировать электрический шлейф. Обратите внимание на то как стоит клипса с внутренней стороны, она должна направлять шлейф строго горизонтально, без перекосов. При сборке принтера будьте внимательны к шлейфу сзади, не пережмите его корпусом.



Инструкция по установке системы непрерывной подачи чернил на Canon Pixma ip1800.Укладка шлейфа



Инструкция по установке системы непрерывной подачи чернил на Canon Pixma ip1800.Укладка шлейфа



Заправка системы



Инструкция по установке системы непрерывной подачи чернил на Canon Pixma ip1800.Заправка системы



Заправьте ёмкости согласно инструкции по заправке ёмкостей, затем поочерёдно снимите с картриджей все капилляры, вставьте уголок в носик шприца и потяните поршень на себя, пока капилляр полностью не заполнится чернилами. Пережмите капилляр биндером и вставьте его обратно в картридж, после чего биндер снимите.



Если Вы устанавливаете систему не на новые картриджи, а уже на частично израсходованные имеет смысл перед установкой дозаправить картриджи. Для этого наберите шприц чернил нужного цвета и воткнув иглу в соответствующее отверстие, заполните картридж. Не путайте цвета!
