Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Office T40

Главная

Инструкции

Снятие крышки и установка планки

Включите принтер, дождитесь, пока каретка выдвинется из места парковки, и отключите шнур питания. Передвиньте каретку и извлеките картриджи. Снимите крышку картриджного отсека (фотографи 1), крышка держится на петлях, одну из которых мы снимем аккуратно отжав в сторону правый фиксатор, одновременно отжимая крышку влево (фотография 2).

Установите специальную планку-держатель чипов в печатающую головку принтера так, чтобы направляющие внизу находились между стенкой картриджного отсека и ребром (фотография 3). Планка-держатель чипов должна плотно прилегать к контактной группе принтера, из-за некачественной установки принтер не сможет опознать чипы. Зафиксируйте Планку с чипами специальным Фиксатором-клипсой (фотография 4)

Установка капсул

Установите капсулы в каретку, слегка наживив их на штуцеры соответствующих цветов (фотографии 5,6). После установки системы Вам придётся их снимать для того, чтобы СНПЧ Система непрерывной подачи чернил заправить чернилами, для Вашего удобства будет целесообразно Капсулы наживить только наполовину. Установите Направляющую клипсу на ребро картриджного отсека (фотография 6). Заправьте капиллярный шлейф в Направляющую клипсу (фотография 7). Затем согласно фото 7, разместите капиллярный шлейф петлей в принтере.

По середине принтера, с внутренней стороны принетра нащупайте ребро. Возле него необходимо установить Клипсу. На фото 8 схематически (в виде рентгена) показано, где должна находиться клипса (слева от ребра). Приклейте Клипсу изгибом вверх. Проложите через клипсу верхнюю часть петли капиллярного шлейфа (фотография 9).

Прокладка шлейфа

Выведите шлейф из принтера. На корпус принтера приклейте Клипсу (фотография 11). Проложите через неё шлейф. Проверьте чтобы шлейф не создавал помеху позиционированию каретки. СНПЧ установлена, переходите к заправке системы.

Заправка капсул и шлейфа

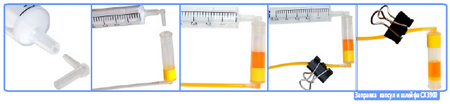

Снимите, затем переверните капсулу и состыкуйте её со шприцем через специальный переходник, вставленный в носик шприца. Медленно потяните на себя поршень шприца таким образом, чтобы чернила из ёмкостей начали заполнять капилляр. Дождитесь, пока заполниться весь капилляр и капсула наполовину, после чего пережмите капилляр биндером в любом месте. Отсоедините капсулу от шприца и наденьте её на соответствующий чернильный штуцер печатающей головки принтера. После этого можно освободить зажим. Заправьте таким образом все капсулы.

Система непрерывной подачи чернил СНПЧ установлена

После заполнения чернилами шлейфа СНПЧ, капсул и Ваших ёмкостей принтер готов к работе. Убедитесь, что воздушные отверстия ёмкостей открыты, капилляры шлейфа СНПЧ нигде не пережаты. Включите принтер и сделайте тест дюз. Если на тесте видны не все дюзы, дайте принтеру пару прочисток из стандартной утилиты драйвера или SCC и оставьте его на некоторое время, это необходимо, чтобы из головки вышел попавший туда воздух.
