Инструкция по установке СНПЧ на Epson Stylus C67

Главная » Инструкция по установке СНПЧ на Epson Stylus C67
Инструкция по установке СНПЧ на Epson Stylus C67.

Установка капсул и планки с чипами


Включите принтер, дождитесь, пока каретка выдвинется из места парковки, и отключите шнур питания. Передвиньте каретку и извлеките картриджи. Установите специальную планку-держатель чипов в печатающую головку принтера. Сверху вниз до упора. Обратите внимание на 4 направляющих внизу каретки, планка-держатель должна не упираться в них сверху, а заходить за них! Зафиксируйте её ,приклеив клипсу на боковую стенку каретки. Установите крепление шлейфа СНПЧ в каретку печатающей головки аппарата, так чтобы шлейф СНПЧ выходил вверх, как показано на фото. Наживите слегка все капсулы, не заполняя их чернилами. Так будет удобнее проложить шлейф СНПЧ, а затем уже заправить систему чернилами. Закройте крышку, пропустив в неё шлейф СНПЧ.



Инструкция по установке СНПЧ на Epson Stylus C67. Установка капсул и планки с чипами

Прокладка шлейфа СНПЧ

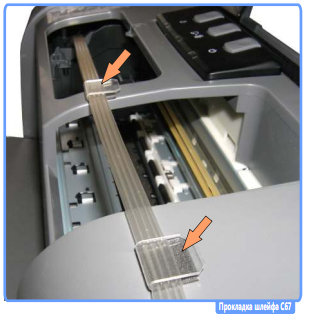

Переместите каретку в крайнее левое положение. проложите шлейф СНПЧ вправо, не натягивая сильно, но и так чтобы он не провисал. Шлейф СНПЧ должен идти ровно по ходу печатающей головки, не отклоняясь вперёд или назад. Приклейте две клипсы, как показано на фото, и проложите в них шлейф СНПЧ.



Инструкция по установке СНПЧ на Epson Stylus C67. Прокладка шлейфа СНПЧ

Прокладка шлейфа СНПЧ


Отрегулируйте шлейф таким образом, чтобы в крайних левом и правом положениях каретки шлейф СНПЧ излишне не натягивался и не провисал. Шлейф СНПЧ можно двигать, слегка разжимая держатель полочки. Проверьте ход каретки, передвигая ее руками вправо-влево. Шлейф СНПЧ нигде не должен заминаться, пережиматься, цепляться, сильно натягиваться или тормозить каретку.



Инструкция по установке СНПЧ на Epson Stylus C67. Прокладка шлейфа СНПЧ



Инструкция по установке СНПЧ на Epson Stylus C67. Прокладка шлейфа СНПЧ

Заправка капсул и шлейфа СНПЧ


Переверните капсулу и состыкуйте ее с шприцом через специальный переходник, вставленный в носик шприца. Медленно потяните на себя поршень шприца таким образом, чтобы чернила из ёмкостей начали заполнять капилляр. Дождитесь пока заполнится весь капилляр и капсула на наполовину, после чего пережмите в любом месте капилляр зажимом или скрепкой.
Отстыкуйте капсулу от шприца и наденьте капсулу на соответствующий чернильный штуцер печатающей головки принтера. После этого можно освободить зажим.

Инструкция по установке СНПЧ на Epson Stylus C67. Заправка капсул и шлейфа СНПЧ

Система непрерывной подачи чернил СНПЧ установлена

После заполнения чернилами шлейфа СНПЧ, капсул и Ваших ёмкостей, принтер готов к работе. Убедитесь что воздушные отверстия ёмкостей открыты, капилляры шлейфа СНПЧ нигде не пережаты, а каретка свободно дотсаёт до своих крайних положений. Включите принтер и сделайте тест дюз. Если на тесте видны не все дюзы, дайте принтеру пару прочисток из стандартной утилиты драйвера или SSC и оставьте его на некоторое время, это необходимо чтобы из головки вышел попавший туда воздух.
