Инструкция по установке СНПЧ на Canon Pixma MP190

Главная » Инструкция по установке СНПЧ на Canon Pixma MP190
Инструкция по установке СНПЧ на Canon Pixma MP190

Разборка принтера


Для установки СНПЧ Вам необходимо снять панель принтера с надписями. С помощью отвертки угол панели (фото 1) и слегка приподнимайте её за край. Снимите белую обводку, потянув её вниз и на себя. На фото 3 и 4 показано расположение защёлок. Открутив 2 винта спереди (фото 6) и 3 винта сзади (фото 7), снимите боковую панель.



Инструкция по установке СНПЧ на Canon Pixma MP190

Укладка шлейфа СНПЧ


Включите принтер. Подождите, пока каретка выдвенится из места парковки в центр принтера, и отключите шнур питания. Снимите картриджи. Откройте крышку справа и заведите шлейф СНПЧ в принтер через техническое отверстие сверху-справа (фото 9). Протяните шлейф СНПЧ, как показано на фото 10. Прикрепите на шлейф СНПЧ фиксирующую клипсу и протяните его к каретке.



Инструкция по установке СНПЧ на Canon Pixma MP190

Установка картриджей


Снимите наклейки с картриджей. Сверлом, входящим в набор, увеличьте, до 4 мм в диаметре, отверстия (фото 12). Не используйте дрель! Вставьте в них силиконовые уплотнители не до конца, наполовину (фото 13). На черном картридже закрепите клипсу-держатель шлейфа СНПЧ (фото 12). Наденьте уголки на шлейф СНПЧ (фото 14) и подключите шлейф СНПЧ к картриджам. Установите картриджи в принтер, проложив шлейф СНПЧ в клипсу-держатель шлейфа СНПЧ, как показано на фото 15. Обратите внимание на укладку капилляров в месте подключения. Они не должны мешать движению каретки. Обязательно обратите внимание на порядок цветов. Переж использованием желательно промазать клеем стык крышки и корпуса картриджа. Зачастую картриджи негерметичны, что неважно для картриджа, но критично для работы системы.



Инструкция по установке СНПЧ на Canon Pixma MP190

Прокладка шлейфа


Установите клипсу-держатель внутри принтера, как показано на фото 16, на расстоянии 87 мм от левого края и 40 мм от изгиба вверху. Закрепите шлейф СНПЧ в клипсе-держателе, как показано на фото 17. Выведите его справа и закрепите в фиксирующей клипсе (фото 18). Отрегулируйте длину шлейфа СНПЧ, чтобы он нигде не провисал и не пережимался. Установите панели и белую обводку на место.



Инструкция по установке СНПЧ на Canon Pixma MP190

Заправка СНПЧ


Заправьте ёмкости согласно инструкции по заправке ёмкостей, затем поочерёдно снимите с картриджей все капилляры шлейфа СНПЧ, вставьте уголок в носик шприца и потяните поршень на себя, пока капилляр полностью не заполниться чернилами. Пережмите капилляр биндером и вставьте его обратно в картридж, после этого биндер снимите. Если Вы устанавливаете СНПЧ не на новые картриджи, а уже на частично израсходованные, то необходимо перед установкой дозаправить их до уровня 90%. Для этого наберите в шприц чернил нужного цвета и, воткнув иглу в соответствующее отверстие (с иглой будьте осторожны, чтобы не повредить внутренний пластиковый мешочек картриджа), заполните картридж. Не путайте цвета!



Инструкция по установке СНПЧ на Canon Pixma MP190

СНПЧ установлена

После заполнения чернилами шлейфа СНПЧ и ваших ёмкостей принтер готов к работе. Убедитесь, что воздушные отверстия ёмкостей открыты, капилляры шлейфа нигде не пережаты, а каретка свободно достаёт своих крайних положений. Включите принтер и сделайте тест дюз. Если на тесте видны не все дюзы, дайте принтеру пару прочисток из стандартной утилиты драйвера и оставьте его на некоторое время.

Инструкция по установке СНПЧ на Canon Pixma MP210, MP220

Разборка принтера


Для установки СНПЧ Вам необходимо снять боковую панель принтера. Для этого снимите белую обводку (на фото показано расположение защёлок), затем открутите 2 винта сзади. После, немного отогнув отвёрткой лицевую панель, открутите винт под ней. Открутив 2 винта спереди, снимите боковую панель.



Инструкция по установке СНПЧ на Canon Pixma MP210, MP220

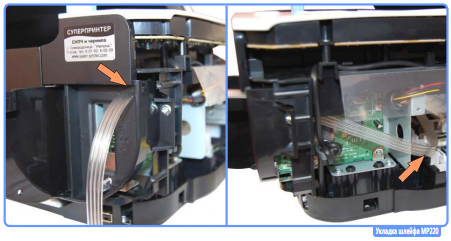

Укладка шлейфа СНПЧ


Включите принтер, подождите, пока каретка выдвинется из места парковки в центр принтера, и отключите шнур питания. Снимите картриджи. Откройте крышку справа и заведите шлейф СНПЧ в принтер через отверстие сверху-справа. Протяните шлейф СНПЧ, как показано на фото.



Инструкция по установке СНПЧ на Canon Pixma MP210, MP220

Установка картриджей


Снимите наклейки с картриджей. Сверлом, входящим в набор, расширьте отверстия (не используйте дрель!). Вставьте в них силиконовые уплотнители не до конца, наполовину. На черном картридже закрепите клипсу-держатель шлейфа СНПЧ. Наденьте уголки на шлейф СНПЧ и подключите шлейф СНПЧ к картриджам. Установите картриджи в принтер, проложив шлейф СНПЧ в клипсу-держатель, как показано на фото. Обратите внимание на укладку капилляров в месте подключения. Они не должны мешать движению каретки. И обязательно обратите внимание на порядок цветов.



Инструкция по установке СНПЧ на Canon Pixma MP210, MP220

Установка держателя шлейфа СНПЧ


Установите клипсу-держатель внутри принтера, как показано на фото, на расстоянии 87 мм от левого края и 40 мм от изгиба вверху.

Инструкция по установке СНПЧ на Canon Pixma MP210, MP220

Прокладка шлейфа системы непрерывной подачи чернил


Закрепите шлейф СНПЧ в клипсе-держателе, как показано на фото. Выведите его справа и закрепите в клипсе. Отрегулируйте длину шлейфа СНПЧ, чтобы он нигде не провисал и не пережимался. Установите боковую панель на место.



Инструкция по установке СНПЧ на Canon Pixma MP210, MP220

СНПЧ установлена


После заполнения чернилами шлейфа СНПЧ и Ваших ёмкостей принтер готов к работе. Убедитесь, что воздушные отверстия ёмкостей открыты, капилляры шлейфа СНПЧ нигде не пережаты, а каретка свободно достаёт своих крайних положений. Включите принтер и сделайте тест дюз. Если на тесте видны не все дюзы, дайте принтеру пару прочисток из стандартной утилиты драйвера и оставьте его на некоторое время.



Инструкция по установке СНПЧ на Canon Pixma MP210, MP220
