Практическое применение режущего плоттера Cutok DC330 в программе Corel Draw X5

Главная » Режущие плоттеры » Практическое применение режущего плоттера Cutok DC330 в программе Corel Draw X5

Для работы с плоттером Вам понадобятся:



1. Установленный драйвер плоттера CUTOK DC330
2. Программа CorelDraw (версия X3 и выше)
В Данной инструкции мы рассматриваем на примере Corel Draw версии X5
3. Плоттер CUTOK DC330
4. Подложка А3 (в комплекте с плоттером)
5. Бумага самоклеящаяся Privision/ пленка Оракал
6. Нож канцелярский



Практическое применение режущего плоттера Cutok DC330 В программе Corel Draw X5



1. Создание формы для вырезки в программе CorelDraw



Вставляем двухцветное изображение формата JPG в рабочее поле программы



Практическое применение режущего плоттера Cutok DC330 В программе Corel Draw X5



Правой клавишей мыши щелкаем по рисунку и выбираем в контекстном меню «Трассировка абрисом» - «Штриховой рисунок», либо «Логотип»



Практическое применение режущего плоттера Cutok DC330 В программе Corel Draw X5



В диалоговом окне выбираем следующее:



Практическое применение режущего плоттера Cutok DC330 В программе Corel Draw X5



Выставляем параметры «Деталь», «Сглаживание» и «Сглаживание углы» таким образом, чтобы рисунок внизу по очертаниям был максимально приближен к исходному рисунку. Жмем «ОК».



Практическое применение режущего плоттера Cutok DC330 В программе Corel Draw X5



Теперь мы получили ВЕКТОРНЫЙ вариант изображения, на переднем плане. Растровое изображение нужно удалить, оно находится ПОД векторным изображением.

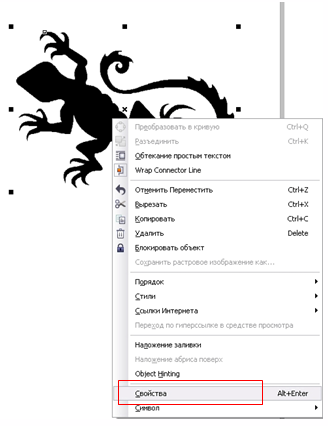

Теперь настраиваем векторное изображение. Для этого щелкаем правой клавишей мыши по векторному рисунку и выбираем в контекстном меню «Свойства».



В панели «Свойства объекта» выбираем тип заливки: «Без заливки»



Практическое применение режущего плоттера Cutok DC330 В программе Corel Draw X5



Выбираем толщину абриса: «Сверхтонкий абрис»



Практическое применение режущего плоттера Cutok DC330 В программе Corel Draw X5



Теперь изображение готово к резке!



2. Создание текста для вырезки в программе CorelDraw



При помощи инструмента «Текст» создаем объект с необходимым текстом.



Практическое применение режущего плоттера Cutok DC330 В программе Corel Draw X5



Для правильного задания формы резки необходимо перевести текст в кривые:

В контекстном меню выбираем «Преобразовать в кривую».

Далее необходимо задать метод заливки и толщину абриса.

Выделяем объект «текст» и в панели инструментом задаем толщину абриса: «Сверхтонкий абрис». Справа в линейке цветов выбираем способ заливки: «Без заливки».



Практическое применение режущего плоттера Cutok DC330 В программе Corel Draw X5



Теперь текст готов к вырезке!



3. Резка по заданным формам



Необходимо закрепить бумагу (пленку) на клейкой стороне подложки. Для этого нужно убрать защитный желтый слой с клейкой стороны подложки.
После этого фиксируем подложку с листом в плоттере. Нож должен находиться в начале листа!



Практическое применение режущего плоттера Cutok DC330 В программе Corel Draw X5



Регулируем вынос ножа.


Для Самоклеящейся бумаги Privision глянцевой плотностью 115 гр/м2 выставляем вынос ножа на 3.



Практическое применение режущего плоттера Cutok DC330 В программе Corel Draw X5



В программе CorelDraw выбираем меню «Файл» - «Печать». В диалоговом окне выбираем принтер: CUTOK DC330

Практическое применение режущего плоттера Cutok DC330 В программе Corel Draw X5



Нажимаем «Печать»



После того как плоттер закончит вырезку, полученные шаблоны можно «подцепить» канцелярским ножом.



Практическое применение режущего плоттера Cutok DC330 В программе Corel Draw X5



Практическое применение режущего плоттера Cutok DC330 В программе Corel Draw X5
