Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo 950

Главная » Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo 950
Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo 950.

Снятие крышки картриджного отсека


Включите принтер, дождитесь, пока выдвинется из места парковки, и отключите шнур питания. Передвиньте каретку и извлеките картриджи. Снимите крышку картриджного отсека, откинув её так чтобы ключи на её держателях, совпали с отверстиями на корпусе каретку и разжав их в стороны.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo 950. Снятие крышки картриджного отсека

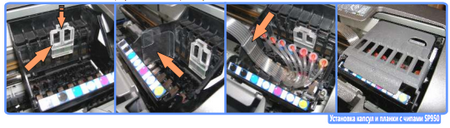

Установка капсул и планки с чипами


Установите планку с чипами, на место Light Cyan и Magenta, сверху вниз. Приклейте клипсу-держатель шлейфа СНПЧ к левой стенке каретки. Установите капсулы (не до конца, просто наживите, потом Вам нужно будет их вновь снимать для заправки системы), уложите шлейф СНПЧ в каретке и выведите его через клипсу. После чего Вы можете вернуть на место крышку, хотя это вовсе не обязательно.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo 950. Установка капсул и планки с чипами

Прокладка шлейфа СНПЧ


Закрепите полочку подвеса шлейфа СНПЧ, вплотную к выступу по центру. Отведя каретку в крайнее левое положение, уложите шлейф СНПЧ в полочке. Обратите внимание, на небольшую петлю при выходе шлейфа из каретки.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo 950. Прокладка шлейфа СНПЧ

Вывод шлейфа СНПЧ


Установите клипсу с правой стороны принтера. Закрепите шлейф СНПЧ в только что установленной клипсе.
Завершение установки



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo 950. Вывод шлейфа СНПЧ

Завершение установки


Отрегулируйте шлейф СНПЧ таким образом, чтобы в крайних левом и правом положениях каретки шлейф СНПЧ излишне не натягивался и не провисал. Шлейф СНПЧ можно двигать, слегка разжимая держатель полочки. Проверьте ход каретки, передвигая ее руками вправо-влево. Шлейф СНПЧ нигде не должен заминаться, пережиматься, цепляться, сильно натягиваться или тормозить каретку.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo 950. Завершение установки

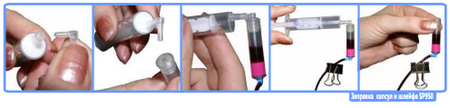

Заправка капсул и шлейфа СНПЧ


Переверните капсулу и состыкуйте ее с шприцем через специальный переходник, вставленный в носик шприца. Медленно потяните на себя поршень шприца таким образом, чтобы чернила из ёмкостей начали заполнять капилляр. Дождитесь пока заполниться весь капилляр и капсула на наполовину, после чего пережмите в любом месте капилляр зажимом или скрепкой. Отстыкуйте капсулу от шприца и наденьте капсулу на соответствующий чернильный штуцер печатающей головки принтера. После этого можно освободить зажим.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo 950. Заправка капсул и шлейфа СНПЧ

СНПЧ система непрерывной подачи чернил установлена.


После того, как заполнились чернилами шлейф СНПЧ, капсулы и ваши ёмкости, смело пользуйтесь Вашим струйным принтером. Но при этом необходимо Убедиться о том, что воздушные отверстия ёмкостей остаются открытыми, каппиляры шлейфа СНПЧ не пережаты, а каретка легко достаёт до крайних положений. Включаем принтер и производим тест дюз. Если на тесте отображены не все дюзы, то необходимо произвести для принтера пару прочисток, используя стандартную утилиту драйвера или SSC. После этого оставить принтер на некоторое время, что способствует выходу попавшего в печатающую головку ПГ струйного принтера возудха.
