Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo R800

Главная » Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo R800

Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo R800.

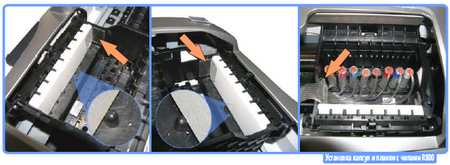

Установка капсул и планки с чипами


Включите принтер, дождитесь, пока каретка выдвинется из места парковки, и отключите шнур питания. Передвиньте каретку и извлеките картриджи. Установите специальную планку-держатель чипов в каретку принтера. Сверху вниз до упора. Обратите внимание на восемь направляющих внизу каретки, планка-держатель должна не упираться в них сверху, а заходить за них! Зафиксируйте её, приклеив уголки на боковые стенки каретки. Установите крепления шлейфа в каретку, так чтобы шлейф выходил под углом, как показано на фото. Наживите слегка все капсулы, не заполняя их чернилами. Так будет удобнее проложить шлейф, а затем уже заправить систему чернилами.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo R800. Установка капсул и планки с чипами


Установка полочки подвеса


Закрепите полочку подвеса шлейфа, как показано на фото.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo R800. Установка полочки подвеса


Прокладка шлейфа СНПЧ


Установите клипсу с правой стороны аппарата, и выведите через неё шлейф. Отрегулируйте шлейф СНПЧ таким образом, чтобы в крайних левом и правом положениях каретки шлейф СНПЧ излишне не натягивался и не провисал. Шлейф можно двигать, слегка разжимая держатель полочки. Проверьте ход каретки, передвигая ее руками вправо-влево. Шлейф нигде не должен заминаться, пережиматься, цепляться, сильно натягиваться или тормозить каретку.

Заполните Ваши ёмкости чернилами, согласно инструкции по подключению и заправке ёмкостей. После чего приступайте к заправке капсул и шлейфа СНПЧ.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo R800. Прокладка шлейфа СНПЧ



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo R800.


Заправка капсул и шлейфа СНПЧ


Переверните капсулу и состыкуйте ее со шприцем через специаьный переходник, вставленный в носик шприца. Медленно потяните на себя поршень шприца таким образом, чтобы чернила из ёмкостей начали заполнять капилляр. Дождитесь пока заполниться весь капилляр и капсула на наполовину, после чего пережмите в любом месте капилляр зажимом или скрепкой. Отстыкуйте капсулу от шприца и наденьте капсулу на соответствующий чернильный штуцер печатающей головки принтера. После этого можно освободить зажим



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo R800. Заправка капсул и шлейфа СНПЧ


СНПЧ Система непрерывной подачи чернил на Epson Stylus Photo 900 установлена.


После того, как заполнились чернилами шлейф СНПЧ, капсулы и ваши ёмкости, смело пользуйтесь Вашим струйным принтером. Но при этом необходимо Убедиться о том, что воздушные отверстия ёмкостей остаются открытыми, каппиляры шлейфа не пережаты, а каретка легко достаёт до крайних положений. Включаем принтер и производим тест дюз. Если на тесте отображены не все дюзы, то необходимо произвести для принтера пару прочисток, используя стандартную утилиту драйвера или SSC. После этого оставить принтер на некоторое время, что способствует выходу попавшего в печатающую головку ПГ струйного принтера возудха.
