Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo R390

Главная » Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo R390
Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo R390.

Снятие крышки картриджного отсека


Включите принтер, дождитесь, пока каретка выдвинется из места парковки, и отключите шнур питания. Передвиньте каретку и извлеките картриджи. Разберите принтер согласно прилагаемой инструкции по разборке принтера Epson Stylus Photo R270. Аккуратно снимите правый фиксатор крышки картриджного отсека. И снимите крышку, приподняв правый край и вытягивая её вправо. Подробнее смотрите в инструкции по разборке.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo R390.Снятие крышки картриджного отсека

Установка капсул и планки с чипами


Установите специальную планку-держатель чипов в печатающую головку принтера. Зафиксируйте ее двумя специальной распоркой. Приклейте клипсу крепления шлейфа СНПЧ к левой стенке каретки, вплотную к выступу. Наживите слегка все капсулы, не заполняя их чернилами. Так будет удобнее проложить шлейф СНПЧ, а затем уже заправить систему чернилами. Проложите шлейф СНПЧ в клипсу, как показано на фото.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo R390. Установка капсул и планки с чипами

Прокладка шлейфа СНПЧ


Проведите шлейф СНПЧ под кареткой слева-направо, как показано на фото. Отведите печатающую головку вкрайнее левое положение, не натягивайте сильно шлейф СНПЧ он должен образовать петлю. Но и не отпускайте слишком сильно, шлейф СНПЧ не должен создавать лишних петель и мешать движению печатающей головки.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo R390. Прокладка шлейфа СНПЧ



Наклейте двусторонний скотч на шасси принтера, как показано на фото. Отведя каретку до упора влево, немножко (не сильно!) Нтянув шлейф СНПЧ, приклейте его на двусторонний скотч, слева-направо.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo R390. Прокладка шлейфа СНПЧ


Вывод шлейфаСНПЧ

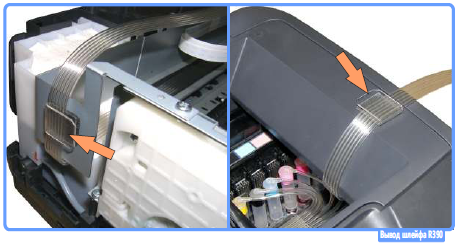

Установите клипсу с правой стороны аппарата. И выведите через неё шлейф СНПЧ. Соберите принтер. Установите клипсу с правой стороны корпуса, и выведите через неё шлейф. Внутри принтера шлейф СНПЧ должен лежать петлёй не мешая каретке свободно становится в своё крайнее правое положение. Проверьте ход каретки, передвигая ее руками вправо-влево.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo R390. Вывод шлейфа


Заправка капсул и шлейфа СНПЧ


Переверните капсулу и состыкуйте ее с шприцем через специальный переходник, вставленный в носик шприца. Медленно потяните на себя поршень шприца тиаким образом, чтобы чернила из ёмкостей начали заполнять капилляр. Дождитесь пока заполниться весь капилляр и капсула наполовину, после чего пережмите в любом месте капилляр зажимом или скрепкой. Отстыкуйте капсулу от шприца и наденьте капсулу на соответствующий штуцер печатающей головки ПГ принтера. После этого можно освободить зажим.



Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo R390. Заправка капсул и шлейфа


Система непрерывной подачи чернил СНПЧ установлена


После заполнения чернилами шлейфа СНПЧ, капсул и Ваших ёмкостей принтер готов к работе. Убедитесь, что воздушные отверстия ёмкостей открыты, капилляры шлейфа СНПЧ нигде не пережаты. Включите принтер и сделайте тест дюз. Если на тесте видны не все дюзы, дайте принтеру пару прочисток из стандартной утилиты драйвера или SCC и оставьте его на некоторое время, это необходимо, чтобы из головки вышел попавший туда воздух.
