Инструкция по установке СНПЧ на струйный принтер Epson Stylus C91

Главная » Инструкция по установке СНПЧ на струйный принтер Epson Stylus C91
Инструкция по установке СНПЧ на струйный принтер Epson Stylus C91.

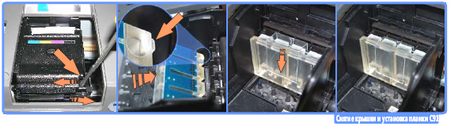

Снятие крышки и установки планки СНПЧ


Включите принтер, дождитесь пока каретка выдвенится из места парковки, и отключите шнур питания. Передвиньте каретку и извлеките картриджи. Снимите крышку картриджного отсека, аккуратно отжав в сторону правый фиксатор, одновременно отжимая крышку влево. Установите специальную планку-держатель чипов в печатающую головку ПГ принтера так, чтобы направляющие внизу вошли в пазы каретки. Зафиксируйте ее специальным фиксатором.



Инструкция по установке СНПЧ на струйный принтер Epson Stylus C91. Снятие крышки и установки планки СНПЧ


Установка капсул СНПЧ


Наживите слегка все капсулы СНПЧ, не заполняя их чернилами. Так будет удобнее проложить шлейф СНПЧ, а затем уже заправить СНПЧ чернилами. Проложите шлейф СНПЧ в клипсу, как показано на фото. Приклейте клипсу крепления шлейфа СНПЧ к левой стенке каретки немного наискосок так, чтобы шлейф СНПЧ находился в одной плоскости с передней панелью.



Инструкция по установке СНПЧ на струйный принтер Epson Stylus C91. Установка капсул СНПЧ

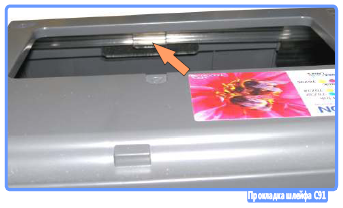

Прокладка шлейфа СНПЧ


Изнутри на передней панели приклейте клипсу-держатель шлейфа СНПЧ напротив небольшой выемки с противоположной стороны принтера. Отведите каретку в крайнее правое положение, пропустив шлейф СНПЧ впереди каретки петлёй. придерживайте шлейф рукой так, чтобы он не провисал, но и не натягивайте слишком сильно. проложите шлейф в капсулу.



Инструкция по установке СНПЧ на струйный принтер Epson Stylus C91. Прокладка шлейфа СНПЧ

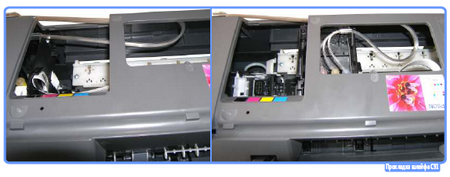

Вывод шлейфа СНПЧ


Установите две клипсы с правой стороны аппарата. И выведите через них шлейф СНПЧ. Отрегулируйте шлейф таким образом, чтобы в крайних левом и правом положениях каретки шлейф излишне не натягивался и не провисал. Шлейф СНПЧ можно двигать, слегка разжимая клипсу-держатель шлейфа. Проверьте ход каретки, передвигая ее руками вправо-влево. Шлейф нигде не должен заминаться, пережиматься, цепляться, сильно натягиваться или тормозить каретку



Инструкция по установке СНПЧ на струйный принтер Epson Stylus C91. Вывод шлейфа СНПЧ



Инструкция по установке СНПЧ на струйный принтер Epson Stylus C91. Вывод шлейфа СНПЧ

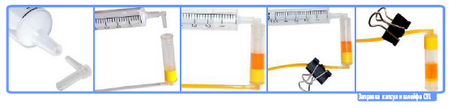

Заправка капсул и шлейфа СНПЧ


Переверните капсулу СНПЧ и состыкуйте её со шприцем через специальный переходник, вставленный в носик шприца. Медленно потяните на себя поршень шприца таким образом, чтобы чернила из ёмкостей начали заполнять капилляр. Дождитесь, пока заполниться весь капилляр и капсула наполовину, после чего пережмите капилляр зажимом или скрепкой в любом месте. Отсоедините капсулу от шприца и наденьте её на соответствующий чернильный штуцер печатающей головки принтера. После этого можно освободить зажим.



Инструкция по установке СНПЧ на струйный принтер Epson Stylus C91. Заправка капсул и шлейфа СНПЧ


Система непрерывной подачи чернил СНПЧ установлена.


После заполнения чернилами шлейфа СНПЧ, капсул и Ваших ёмкостей принтер готов к работе. Убедитесь, что воздушные отверстия ёмкостей открыты, каппиляры шлейфа нигде не пережаты, а каретка свободно достаёт своих крайних положений. Включите принтер и сделайте тест дюз. Если на тесте видны не все дюзы, то предоставьте принтеру пару прочисток из стандартной утилиты драйвера или SSC и оставьте его на некоторое время, это необходимо, чтобы из головки вышел попавший туда воздух.
