Пьезоструйная печатающая головка. Принцип действия

Главная » Инструкции » Пьезоструйная печатающая головка. Принцип действия

Данное название произошло благодаря типу печатающих головок принтера, имеющих пьезокристаллы. С помощью данных пьезокристаллов происходит печать. А именно благодаря пьезокристаллу выбрасывается капля чернил из сопла печатающей головки Вашего струйного принтера. Для кристалла своейственно колебание с определенной частотой. Одна за другой вылетает капля чернил, тем самым создавая струю. Отсюда и название печати - «пьезоструйная».



Тот пьезокристалл, который присутствует в печатающей головке, является кристаллом кварца. При приложении напряжения к граням, кристалл колеблется с определенной частотой. Данный эффект используется для выброса чернильной капли.

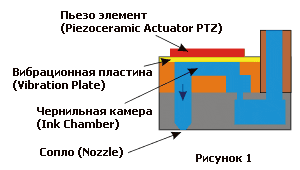

Описание процесса формирования капли



Описание процесса формирования капли



Пьезокристал в состоянии покоя, так как не подается электрическое напряжение. Заполнена чернильная камера.



Описание процесса формирования капли



Как только на кристалл подают электрическое напряжение, начинается его деформация (изгиб). Увеличивается сам объем чернильной камеры и те чернила которые поступают, начинают полностью заполнять весь объем чернильной камеры. В данный момент можно осуществлять управление размером будущей капли. Если изгиб кристалла становиться сильнее, то начинает поступать большее количество чернил в чернильную камеру. Выстреливаемая капля будет большего размера.



Режим переменного размера капли является формированием размера капли в зависимости от того изображения, которое печатается.



Описание процесса формирования капли



Подается напряжение обратной полярности на кристалл. Происходит деформация кристалла, тем самым резко сокращается объем чернильной камеры - происходит выстрел капли чернил из сопла. Внутри печатающей головки установлен микроконтроллер. Он подает на пьезокристалл напряжение с заданной определенной частотой. Происходит выстрел капель одна за другой, при этом начианет образовываться струя. Данная технология печати и есть струйная пьезоэлектрическая печать.
