Инструкция по разборке и сборке принтера Epson RX690

Главная » Инструкции » Инструкция по разборке и сборке принтера Epson RX690

• В данной инструкции мы продемонстрируем как разобрать и соответственно собрать принтер Epson RX690



Инструкция по разборке и сборке принтера Epson RX690



• Все винты разные поэтому желательно их разложить на листе бумаги и подписать для удобства и сбережения времени.



Инструкция по разборке и сборке принтера Epson RX690



• Аккуратно поддеваем отверткой и снимаем переднюю панель (она состоит из 2 частей). Отвертка на фото просто поддерживает крышку сканера.



Инструкция по разборке и сборке принтера Epson RX690



• Под панелью откручиваем винтики (кроме тех, что держат дисплей)



Инструкция по разборке и сборке принтера Epson RX690



• В указанных стрелками местах тоже откручиваем винты.



Инструкция по разборке и сборке принтера Epson RX690



• Убираем крышку сканера и откручиваем эти два винта показанные стрелками



Инструкция по разборке и сборке принтера Epson RX690



• Аккуратно снимаем данную деталь. Поддеваем отверткой в месте меток (красные стрелки). Поддеваем не саму деталь принтера вверх, а на принтере в бок (по зелёным стрелкам)



Инструкция по разборке и сборке принтера Epson RX690



• Откручиваем эти винтики и вынимаем петли сканера (аккуратно с левой петлёй, в ней расположена мощная пружина).левая петля может заклинуть, тогда пружину придётся выкинуть. В дырках под петлями находятся винтики, которые позже выкручиваем тоже.



Инструкция по разборке и сборке принтера Epson RX690



• теперь эти две детали легко снимаются. Аккуратней с защёлками (стрелочки), а также со шлейфами. шлейфы аккуратно отключаем от платы (просто тянем). Обычные провода отключаем тоже. Их можно немного поддевать маленькой отверткой.



Инструкция по разборке и сборке принтера Epson RX690



• Откручиваем все винтики, которые держат этот электронный блок. Аккуратно отключаем шлейфы и провода. Отклеиваем и вытаскиваем их по необходимости.



Инструкция по разборке и сборке принтера Epson RX690



• Откручиваем данные винтики сзади.

Вид платы сверху. Видны все винтики принтера, которые необходимо открутить.



Инструкция по разборке и сборке принтера Epson RX690



• Аккуратно вынимаем весь блок. Отклеиваем провода и шлейфы от корпуса. Запоминаем как они были проложены (лучше сделать фото). Выкручиваем винтики на дне этих двух дырок (красные стрелки).



Инструкция по разборке и сборке принтера Epson RX690



• Проверяем, откручены ли винтики в дырках от петель сканера.



Инструкция по разборке и сборке принтера Epson RX690



• Аккуратно пытаемся снять корпус ввверх. Если корпус не поднимается, проверяем, какие винтики всё ещё его держат и выкручиваем их.



Инструкция по разборке и сборке принтера Epson RX690

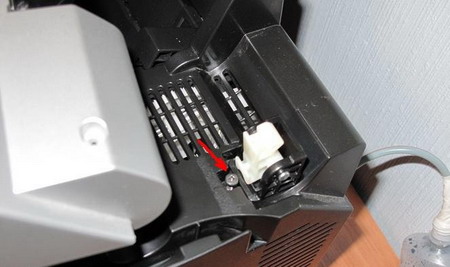

• В правом верхнем углу откручиваем данный винтик показанный на рисунке.



Инструкция по разборке и сборке принтера Epson RX690



• В левом нижнем откручиваем другой винт, показанный красной стрелкой.



Инструкция по разборке и сборке принтера Epson RX690



• Длинной отверткой слева вверху достаем этот винтик.



Инструкция по разборке и сборке принтера Epson RX690



• Справа вверху откручиваем винт показанный стрелкой. Данный винтик держит пластиковую стойку с проводами.



Инструкция по разборке и сборке принтера Epson RX690



• Справа снизу откручиваем его.



Инструкция по разборке и сборке принтера Epson RX690

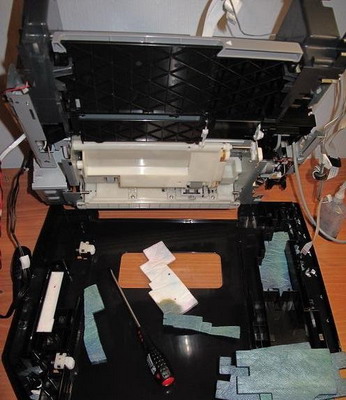

• Аккуратно поднимаем весь привод принтера. На основании МФУ находятся эти самые памперсы. При вытягивании данных памперсов советуем запомнить в какой последовательности они лежали.



Инструкция по разборке и сборке принтера Epson RX690



• Будьте внимаетльны и осторожны снимая сканер с петель. В левой петле находится тугая пружина, которая придерживает весь блок сканера. В моем случае она по какой то причине заклинила, всвязи с чем была успешно удалена.



Инструкция по разборке и сборке принтера Epson RX690
