Разбираем принтеры Canon i250-355 и Canon ip 1000

Главная » Инструкции » Разбираем принтеры Canon i250-355 и Canon ip 1000

Canon i250-355 и Canon iP1000 являются одинаковыми по конструкции, отличаясь цветом корпуса, а также боковыми накладками и внешним размером (Canon iP1000 будет пошире). В данных принтерах установлены идентичные ПГ печатающие головки, а также многие другие механические части данных принтеров Canon взаимозаменяемы.



Разобрать данные принтеры для ремонта и обслуживания очень просто и доступно.



Далее опишем сам процесс разборки на примере принтера Canon ip 1000:



Для разборки данного принтера нам понадобятся:



• Небольшая отвёртка с плоским жалом
• Крестовая отвёртка
• Пинцет.



С самого начала снимаем боковые крышки



С самого начала снимаем боковые крышки



Нажимаем на две защёлки, расположенные снизу на каждой боковой крышке, в направлении снизу вверх, а затем отведите нижнюю часть крышки в сторону от корпуса, освобождая при этом верхние части крышек.



Нажимаем на две защёлки, расположенные снизу на каждой боковой крышке, в направлении снизу вверх, а затем отведите нижнюю часть крышки в сторону от корпуса, освобождая при этом верхние части крышек.



Затем снимите переднюю крышку.



Чтобы это проделать Вам необходимо тонкой отвёрткой произвести отжатие одной стороны крышки, это делается для того, чтобы снять её с оси, в то время как вторая сторона уже сойдёт легко. По идее данную крышку снимать необязательно, но для процесса очень удобно.



Затем снимите переднюю крышку.



Открутите 2 самореза в передней части принтера Canon ip 1000



Открутите 2 самореза в передней части принтера Canon ip 1000



С задней стороны принтера освободите две защёлки.



Чтобы это сделать - вставляем плоскую тонкую отвёртку в щели между верхней и нижней частью корпуса, а именно в местах которые указаны стрелками на фото, а затем отожмите верхнюю часть корпуса на себя - вверх.
после того как Вы освободили защёлки, необходимо снять верхнюю часть корпуса.



С задней стороны принтера освободите две защёлки.



Снимите пластину (подающую) лотка



Снимите пластину (подающую) лотка



Вы должны тонкой отвёрткой, отжать верхнюю левую сторону пластины к середине. Это дделается для того, чтобы левую часть оси вышла из отверстия в корпусе. И когда Вы будете отводить левую часть пластины в направлении вверх -вперёд, а точнее к передней части принтера, то точно так же освобождайте правую часть оси.



Вы должны тонкой отвёрткой, отжать верхнюю левую сторону пластины к середине. Это дделается для того, чтобы левую часть оси вышла из отверстия в корпусе. И когда Вы будете отводить левую часть пластины в направлении вверх -вперёд, а точнее к передней части принтера, то точно так же освобождайте правую часть оси.



Когда будете снимать пластину, посмотрите на то как стоит пружина, толкающая вперёд нижнюю часть пластины. А при непосредственной сборке Вы должны не забыть её поставить на прежнее место.



Снимите накладку на USB и отсоедините разъём с проводами от платы управления, которые идут на датчик. Данный датчик находится на редукторе.



Отсоедините шлейф каретки. отсоедините все разъёмы от платы управления. Тем самым отворачивайте 3 винта и снимайте плату. Отклейте скотч, которым приклеены к станине принтера провода, а также не забудьте убирать плату с проводами в сторону, чтобы не создавала помех при работе.



Снимите накладку на USB и отсоедините разъём с проводами от платы управления, которые идут на датчик. Данный датчик находится на редукторе.Отсоедините шлейф каретки. отсоедините все разъёмы от платы управления. Тем самым отворачивайте 3 винта и снимайте плату. Отклейте скотч, которым приклеены к станине принтера провода, а также не забудьте убирать плату с проводами в сторону, чтобы не создавала помех при работе.



Снимите накладку на USB и отсоедините разъём с проводами от платы управления, которые идут на датчик. Данный датчик находится на редукторе.Отсоедините шлейф каретки. отсоедините все разъёмы от платы управления. Тем самым отворачивайте 3 винта и снимайте плату. Отклейте скотч, которым приклеены к станине принтера провода, а также не забудьте убирать плату с проводами в сторону, чтобы не создавала помех при работе.



Далее освобождайте боковые части принадлежащие станине принтера, тем самым откручивайте саморез с правой стороны,. Тоже самое проделайте и с левой стороны, выкручивая саморез и винт. самый нижний (изображённый на фотографии) винт, кроме самой станины, предназначен для крепления ещё одной стороны главного двигателя принтера. Поэтому не забывайте его закрутить при сборке, в противном случае двигатель быстро разболтается. Тем самым вызвав трещание принтера и возникнет стачивание зубьев на шестеренке двигателя главного привода.



Затем отворачивайте винт, с помощью которого крепится кронштейн, предназначенный для удерживания левой стороны ролика подачи бумаги.



Затем отворачивайте винт, с помощью которого крепится кронштейн, предназначенный для удерживания левой стороны ролика подачи бумаги.



Затем отворачивайте винт, с помощью которого крепится кронштейн, предназначенный для удерживания левой стороны ролика подачи бумаги.



Затем снимиет пружину, и немного вправо сдвигайте кронштейн, тем самым освобождая ось ролика подачи правую (вид сзади).



Полностью снимать кронштейн не нужно, но когда будет производить сборку, помните, что он должен находиться на своём месте. Очень часто случается, когда кронштейн выпадает, перекладывая станины принтера с места на место. Поставить данный кронштейн на место возможно только на снятой станине.



Советуем произвести закрепление белой прижимной пластины именно в таком положении, которое показано на фото ( при этом необходимо что либо вставить сзади между задней частью пластины и станиной), это нужно для того, чтобы сама её задняя часть при снятии станины не поднялась. если всё же данная ситуация возникла, то существует возможность выпадения пружин, которые отжимают вниз переднюю часть пластины. При этом может выпасть сама пластина.



Советуем произвести закрепление белой прижимной пластины именно в таком положении, которое показано на фото ( при этом необходимо что либо вставить сзади между задней частью пластины и станиной), это нужно для того, чтобы сама её задняя часть при снятии станины не поднялась. если всё же данная ситуация возникла, то существует возможность выпадения пружин, которые отжимают вниз переднюю часть пластины. При этом может выпасть сама пластина.

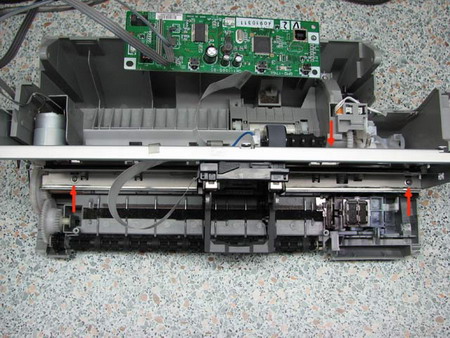

Открутите 3 самореза, благодаря которым к поддону крепится станина принтера, а затем убираем её в сторону.

Итак, на самой станине остались механизм перемещения каретки и каретка со шлейфом.

Стоит указать что происходит с данным узлом. Время от времени ремень растягивается и в тоже время начинает проскакивать на шестерне двигателя в крайних положениях каретки.В данной ситуации раздаётся сильный треск, но этого можно избежать не снимая станину, а всего лишь необходимо снять верхнюю часть корпуса.



Избавляемся от треска. Снимите натяжной ролик ремн тем самым отжмите отвёрткой, как при использовании рычага, к самому центру Вашего принтера. Снимите ремень, затем снимите ролик, а затем постарайтесь подобрать вместо неё ту пружину, которая будет более жестче. Или подложите под данную пружину 1,2 шайбы М3.



Избавляемся от треска. Снимите натяжной ролик ремн тем самым отжмите отвёрткой, как при использовании рычага, к самому центру Вашего принтера. Снимите ремень, затем снимите ролик, а затем постарайтесь подобрать вместо неё ту пружину, которая будет более жестче. Или подложите под данную пружину 1,2 шайбы М3.



Затем освободите редуктор.

Чтобы это проделать - открутите 4 самореза (указано стрелками на фотографии), но при этом прежде чем Вы вытащите из поддона редуктор, заранее для удобства снять узел парковки.



Чтобы это проделать - открутите 4 самореза (указано стрелками на фотографии), но при этом прежде чем Вы вытащите из поддона редуктор, заранее для удобства снять узел парковки.



Чтобы это проделать - открутите 4 самореза (указано стрелками на фотографии), но при этом прежде чем Вы вытащите из поддона редуктор, заранее для удобства снять узел парковки.



Для снятия узла парковки, необходимо чтобы Вы его сдвинули до упора вправо. Так, чтобы на ближней части парковочной площадки выступы совместились с прорезями (указывают стрелки на фотографии) в поддоне.



Приподнимите дальнюю часть и выньте в направлении от себя-вверх, до тех пор пока не освободится ближний край. Затем отсоедините пружины, а также трубки, которые идут на помпу ( трубка чёрного цвета, на ней расположен переходник по самому центру, и именно в этом месте её более удобнее, а трубку снимите на нижней части площадки со штуцера).
