Виды СНПЧ (Система непрерывной подачи чернил)

Главная » Инструкции » Виды СНПЧ (Система непрерывной подачи чернил)

Названия, обозначения и методы определения.


СНПЧ Epson


Существуют несколько видов систем, они отличаются по:



• количеству цветов/ёмкостей

• внешнему виду

• типу и форме картриджей

• чипам



Отличие по количеству цветов/ёмкостей:



Количество картриджей в системе и ёмкостей цветов зависит, от модели принтера, на который устанавливается система.
Количество картриджей/ёмкостей колеблется от 4 до 9.

Например: Система R200.
Ёмкостей 6 и количество цветов 6.
Количество картриджей 6.
Виды СНПЧ
Существуют системы, в которых количество цветов не соответствует количеству ёмкостей.

Например: Система C110.
Ёмкостей 5 количество цветов 4 (2 чёрных).
Количество картриджей 5.
Виды СНПЧ
Точное количество цветов и ёмкостей можно узнать из таблицы совместимости.



Отличие по внешнему виду:



Картриджи для СНПЧ и ПК для принтеров Epson
изготовлены по технологии сообщающихся микрососудов
с резиновым клапаном для герметизации картриджа.
Виды СНПЧ Виды СНПЧ
Клапан Epson Клапан Canon



Отличие по форме картриджей:


Картриджи 3+1
Модели принтеров, использующие данные картриджи:
С42/С43/С48/С62/CX3200/С65/CX3500
Виды СНПЧ Виды СНПЧ
Картриджи 3+1(вид сверху) Картриджи 3+1(вид снизу)





Картриджи 5+1

Модели принтеров, использующие данные картриджи:
740/760/860/1160/790/870/890/895/915/810/830/830U/925/
935/900/1270/1290/1290S.
Виды СНПЧ Виды СНПЧ
Картриджи 5+1(вид сверху) Картриджи 5+1(вид снизу)



Картриджи Серии 950

Модели принтеров, использующие данные картриджи:
950/R800/R1800.
Виды СНПЧ Виды СНПЧ
Картриджи 950(вид сверху) Картриджи 950(вид снизу)





Картриджи Серии R200

Модели принтеров, использующие данные
картриджи:R200/R220/R240/RX520/R300/R300ME/R320/
R340/RX500/RX600/RX620/RX640/2100/2200/R2400
С64/C84/C86/CX6400/CX6600/С63/С70/С82/С67/С87
Виды СНПЧ Виды СНПЧ
Картридж R200(вид сверху) Картридж R200(в профиль)





Картриджи Серии R270

Модели принтеров, использующие данные
картриджи:R270/R290/R390/RX590/1410/RX610/RX690
/C79/CX3900/CX4900/CX5500/CX5900
/CX6900F/CX7300/CX8300/C91/CX4300/C110
Виды СНПЧ Виды СНПЧ
Картридж R270(вид сверху) Картридж R270(в профиль)





Картриджи серии PictureMate

Модели принтеров, использующие данные картриджи: PictureMate\PictureMate 500
Виды СНПЧ Виды СНПЧ
Картридж серии PictureMate
(вид сверху)
Картридж серии PictureMate (вид снизу)





Картриджи Серии RX700

Модели принтеров, использующие данные картриджи:
RX700
Виды СНПЧ Виды СНПЧ
Картридж RX700
(в профиль)
Картридж RX700
(вид сверху)





Картриджи Серии ORIGINAL и COMBO

Модели принтеров, использующие данные картриджи:
R270/R290/R390/RX590/1410/RX610/RX690/C79
/CX3900/CX4900/CX5500/CX5900/CX6900F
/CX7300/CX8300/C91/CX4300/C110
Виды СНПЧ Виды СНПЧ
Картридж Original
Картридж Combo
(без планки с чипом)



Отличие по чипам:


На большинство СНПЧ и ПК устанавливаются специальные чипы, отвечающие за определение картриджей в принтере. На данный момент существует несколько вариантов чипов. Чип- это микросхема размером 4х5 мм с 7 контактами для связи с принтером, которая отвечает за определение картриджа данного цвета в принтере. Компания RDM представляет несколько разновидностей чипов для принтеров Epson: Авточипы, Суперчипы, “пустышки” и чипы с контактами для оригинального картриджа.





Авточипы
чипы первого поколения предназначены для установки на картриджи
принтеров Epson от С42-R220 (см. весь список ниже). Основное их
отличие – это наличие обозначения цвета на самом чипе (B,C,Lc,M,Lм,Y).
Авточипы устанавливаются на картриджи в зависимости от обозначения
цветов (на каждый цвет свой чип).





Суперчипы
универсальный чип отвечает за все цвета в принтере,
работает вместе с "пустышками", устанавливается на
чёрный картридж, а "пустышки" устанавливаются на
остальные цвета. Основное его отличие от авточипов
- отсутствие обозначения цветов и наличие микросхемы
на обороте чипа.





"Пустышки"
работают только в паре с суперчипом,
никак не обозначаются, с тыльной
стороны не имеет микросхем.



Модели принтеров, работающих на 7-ми контактных чипах:


EPSON C42/C43/C64/C67C86/C87/CX3500/CX3700 /CX4100/CX6400/CX6600/CX4700/R220/R320/R340/RX620/RX640

В декабре 2006 г компания Epson ввела в эксплуатацию новые чипы, их основное отличие от старых чипов,

наличие 9 контактов на новом чипе против 7 контактов на старом.





Чип R270,С79,С91
устанавливается на системы:
«R270/R390/RX590»
«C91/CX4300»
«C79/CX3900/CX4900/CX5900/CX6900F»
По моделям принтера, чипы различают по Суперчипу
(номеру на чипе) и форме контактов.
Для принтеров выпуска до февраля 2007 года:
R270 - 821R; C79 - 731R; C91 - 921R;





Чип mod 1 R270,C79,C91
устанавливается на системы:
«R270/R390/RX590 mod1»
«C91/CX4300 mod 1»
«C79/CX3900/CX4900/CX5900/CX6900F mod 1»
Основное отличие от обычного чипа - фигурные контакты.
По моделям принтера, чипы различают по Суперчипу
(номеру на чипе).
Для принтеров выпуска с февраля по июль 2007 года:
R270 - 821R; C79 - 731R; C91 - 921R;





Чип mod 2 R270,С79,С91,С110
устанавливается на системы:
«R270/R390/RX590 mod 2», «C91/CX4300 mod 2»
«C79/CX3900/CX4900/CX5900/CX6900F mod 2», «С110 mod 2»
Основное отличие от mod1- надпись на чипе в левом верхнем
углу «V3.1»
По моделям принтера, чипы различают по Суперчипу
(номеру на чипе).
Для принтеров выпуска с июля 2007 года по ноябрь 2007:
R270 - 821R; C79 - 731R; C91 - 921R;





Чипы ORIGINAL
устанавливается на системы:
«R270/R390/RX590 ORIGINAL»
«C91/CX4300 ORIGINAL »
«C79/CX3900/CX4900/CX5900/CX6900F ORIGINAL »
«С110 ORIGINAL»
Дата выпуска принтера не имеет значения
(работает со всеми модификациями принтера).
По моделям принтера различаются только по количеству цветов:
R270 – 6 цветов, C79 – 4 цвета, C91 – 4 цвета, С110-5 цветов;





Чипы COMBO
устанавливается на системы:
«R270/R390/RX590 COMBO»
«C91/CX4300 COMBO»
«C79/CX3900/CX4900/CX5900/CX6900F COMBO»
«С110 COMBO»
Существуют две разновидности чипов COMBO
Основное отличие от Чипа ORIGINAL
наличие специальной кнопки для сброса уровня чернил (1),
и переключателя для использования оригинального или
неоригинального картриджа (2).
Модели принтеров, работающих на 9-ти контактных чипах,
чипах ORIGINAL и чипах COMBO:
Epson C79/CХ3900/СХ4900/CX5900/CX6900F/R270/R390/
Чип COMBO с кнопкой
сброса картриджей(1)
RX590/1410/C91/CX4300/C110
Дата выпуска принтера не имеет значения
(работает со всеми модификациями принтера).
По моделям принтера различаются только по количеству цветов:
R270 – 6 цветов
C79 – 4 цвета
C91 – 4 цвета
С110 – 5 цветов
Чип COMBO с кнопкой
сброса картриджей(1)
и переключателем
ориг/неориг(2)



Маркировка картриджей.


Картриджи маркируются по оригинальному номеру или модели принтера (по номеру можно определить

из таблицы совместимости линейку принтеров, к которой подходит данный картридж) и цвету чернил

(см. таблицу совместимости).
Например, надпись ТО481 Black- означает, что это картридж с чёрными чернилами подходящий к линейке

принтеров R200/R220/R300/R300ME/R320/R340/ RX500/RX600/RX620. См таблицу 1.



Маркировка систем


1) Коробки СНПЧ и П.К. Epson маркируются по наименованию основного принтера линейки, к которой

подходит данная Система или П.К. (Например «Epson R200»- линейка принтеров включает в себя принтеры: Epson R200/R220/R300/R300ME/R320/R340 RX500/RX600/RX620/RX640 ).

2) Ёмкости и картриджи систем маркируются в зависимости от цвета чернил, которые в них заливаются.

В зависимости от линейки принтеров, на которые ставятся картриджи, их маркируют наименованием

основного принтера линейки.

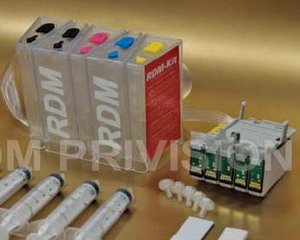

Комплектация


В комплект системы водит: СНПЧ (ёмкости с подсоединённым шлейфом и картриджами), шприцы для прокачки

системы, набор креплений, набор фильтров, инструкция и гарантийный талон.



Виды СНПЧ Виды СНПЧ
Комплектность СНПЧ Комплектность СНПЧ ORIGINAL



Инструкции для СНПЧ


1) Общая инструкция № 1 для большинства СНПЧ Epson. Корме СНПЧ RX700

2) Инструкция №2 для СНПЧ для принтера Epson RX 700.



Инструкции для ПК:


1) Общая инструкция №3 для большинства П.К. Epson, кроме П.К. на базе картриджей R270.

2) Инструкция №4 для П.К. на базе картриджей R270.



Как определить модель СНПЧ и ПК.


В основном при определении модели СНПЧ и ПК отличие производится по чипам и картриджам.

Для отличия чипов, количества цветов и состава чернил используется таблица совместимости (См. таблицу 1).

В ней есть вся информация о принтерах, требующаяся для идентификации СНПЧ или ПК.



Например. Имеется СНПЧ неопределённой модели.


Виды СНПЧ



Смотрим на чипы Чипы 7 ми контактные, количество цветов 4
Смотрим на форму картриджей Картриджи Серии 200 - это значит, что это система может
быть С63 или С64 или С82 или С80.
Смотрим на картриджи На них написано ТО431, смотрим в таблицу совместимости
- подходит система С64/C84/C86/CX6400/CX6600.
Чтобы подтвердить это смотрим на коробку На задней стороне коробки надпись С64 (первый принтер
линейки Epson С64/C84/C86/CX6400/CX6600).
Вывод У нас в руках СНПЧ Epson С64/C84/C86/CX6400/CX6600



СНПЧ Canon Принтеры Canon работают на основе картриджей со светодиодными чипами, так же

встречаются старые принтеры, которые работают на картриджах без чипов. В модельном ряде Canon есть

принтеры с картриджами со встроенными печатающими головками. Существуют несколько видов СНПЧ и

ПК для принтеров Canon, которые отличаются по номеру картриджа, количеству цветов и по составу картриджа.



Существуют несколько видов систем, они отличаются по:



• составу картриджей

• количеству цветов/ёмкостей

• типу


Отличие по составу картриджей:



Картридж с системой микроканалов и стабилизацией давления.
Виды СНПЧ Виды СНПЧ Виды СНПЧ
картридж модель 8
(вид сбоку)
картридж модель 8 картридж модель 24



Картридж оригинальный
доработан специально для
применения в СНПЧ.
Виды СНПЧ
Картриджи PG40/CL41

Отличие по количеству цветов/ёмкостей:



Количество картриджей, ёмкостей и цветов зависит, от модели принтера, на который устанавливается система.
Количество картриджей/ёмкостей колеблется от 4 до 8.

Например: Система Ip 4200.
Ёмкостей 5 количество цветов 4 (2 чёрных).
Кколичество картриджей 5.
Виды СНПЧ


Например: Система Ip 1000.
Ёмкостей 4 количество цветов 4.
Количество картриджей 2(1 чёрный и один цветной).

Виды СНПЧ




Отличие по типу картриджа:



Картриджи Серии R24

Модели принтеров, использующие данные
картриджи:ip1000\ip1500\ip2000\mp110\mp130\i470d
\i475d\i250 i320\i350\i450\i455\s200\s200x\s300\s330
Виды СНПЧ Виды СНПЧ

Картридж серии 24

(вид снизу)

Картридж серии 24

(вид сбоку)



Картриджи Серии 3

Модели принтеров, использующие данные
картриджи: i6500\mp700\mp730\i550\i850\s500\s520\
s530d\s600\s630\s750\s6300
Виды СНПЧ Виды СНПЧ
Картридж серии 3 (вид с боку) Картридж серии 3 (вид сверху)



Картриджи Серии 5

Модели принтеров, использующие данные
картриджи: ip4200\IP4300\ip4500\IP5200
\IP5300\ip5200R\mp500\530\610\800
\810\800R\830\ix4000\ix5000\ip3300\
ip3500\MP510\mp520\mp780
Виды СНПЧ Виды СНПЧ
Картридж серии 5 (вид с боку) Картридж серии 5 (вид сверху)



Картриджи Серии 6

Модели принтеров, использующие данные
картриджи: ip6000d\i905d\i950\i965\s800\s820d\s830
\bjc8200 i9100\s900\s9000\i9950\i850
Виды СНПЧ Виды СНПЧ
Картридж серии 6 (вид с боку) Картридж серии 6 (вид сверху)



Картриджи Серии 8

Модели принтеров, использующие данные
картриджи:
ip4200\IP4300\ip4500\IP5200\IP5300\ip5200
\mp500\530\610\800\810\800R\830\ix4000
\ix5000\ip3300\ip3500\MP510\mp520\mp780
Виды СНПЧ Виды СНПЧ
Картридж серии 8 (вид с боку) Картридж серии 8 (вид сверху)



Картриджи оригинальные

Модели принтеров, использующие данные
картриджи:
ip1200\ip1300\ip1600\ip1700\ip1800\ip2200
\mp150\170\210\220\450\160\180\460\mx300
Виды СНПЧ Виды СНПЧ
Картридж оригинальные
(вид с боку)
Картридж оригинальные
(вид сверху)



Для некоторых принтеров возможно использование совместно нескольких серий картриджей (для определения используемых картриджей смотрите таблицу совместимости). На картриджи серии 5 и 8 устанавливаются чипы.Чипы для СНПЧ и ПК на принтеры Canon представляют собой микросхемы со светодиодом, который отвечает за определение картриджа цвета, на котором установлен данный чип. Компания RDM не выпускает чипы для картриджей Canon, поэтому чипы снимают с оригинальных картриджей. Чипы никаких обозначений не имеют, поэтому их установка рекомендуется напрямую с оригинального картриджа данного цвета, в избежании ошибки. Чипы не входят в комплектацию СНПЧ и ПК.



Маркировка картриджей.



Картриджи для принтеров Canon маркируются по цвету чернил и номеру модели картриджа.
Большинство картриджей маркируется как 3C, 3M, 6Y, 8 Bk, 5PgBk где цифра означает модель картриджа, а буква означает цвет.



Например: 3С Картридж модель 3 ,цвет Cyan
6Y Картридж модель 6,цвет Yellow
8Bk Картридж модель 8, цвет Black (водный)
5PgBk Картридж модель 5, цвет Black (пигмент) Картриджи со встроенной печатающей головкой обозначаются CL41/PG40



Например: CL-41 цветной картридж 3 в1(Cyan+Magenta+Yellow)
PG-40 чёрный картридж Black(пигмент)



Примечание: Компания RDM изготавливает СНПЧ из картриджей со встроенной печатающей головкой только на основе CL-41/PG-40.



Маркировка систем



1) Коробки СНПЧ и П.К. Canon маркируются по наименованию основного принтера линейки, к которой подходит

данная Система или П.К. (Например «IP 4200»- линейка принтеров включает в себя принтеры Canon ip4200\

IP4300\ip4500\IP5200 \IP5300\ip5200R\ mp500\530\610\800\810\800R\830).



2) Ёмкости и картриджи систем маркируются в зависимости от цвета чернил, которые в них заливаются. В зависимости от линейки принтеров, на которые ставятся картриджи, их маркируют наименованием основного принтера линейки.



Комплектация В комплект системы водит: СНПЧ (ёмкости с подсоединённым шлейфом и картриджами), шприцы для прокачки системы, набор креплений, набор фильтров, инструкция и гарантийный талон.



Инструкции для СНПЧ



1) Общая инструкция №6 для большинства СНПЧ Canon.
2) Инструкция №7 для принтеров серии IP 4200.
3) Инструкция №8 для принтеров серии IP 1200.



Инструкции для ПК:



1) Общая инструкция №9 для большинства П.К. Canon.



2) Инструкция № 10 для ПК 4200 Как определить модель СНПЧ и ПК В основном при определении модели СНПЧ и ПК отличие производится по картриджам.
Для отличия количества цветов и состава чернил используется таблица совместимости (См. таблицу 1). В ней есть вся информация о принтерах, требующаяся для идентификации СНПЧ или ПК. Например: Имеется СНПЧ неопределённой модели.



Виды СНПЧ



Смотрим на форму картриджей Картриджи Серии 3 и 6 – смотрим в таблицу совместимости
это система для Canon ip3000\i560.
Смотрим на количество картриджей. Количество картриджей 4 смотрим по таблице совместимости -
количество совпадает с системой для Canon ip3000\i560.
Чтобы подтвердить это смотрим на коробку На задней стороне коробки надпись ip 3000(первый принтер линейки
Canon ip3000\i560).
Вывод У нас в руках СНПЧ Canon ip3000\i560
