Инструкция по установке СНПЧ на Canon Pixma ip2000

Главная » Инструкция по установке СНПЧ на Canon Pixma ip2000
Инструкция по установке СНПЧ на Canon Pixma ip2000

Установка капсул


Включите принтер. Поднимите крышку, подождите, пока каретка выедет в позицию замены картриджей, и снимите их. Затем, подняв серый рычаг, освободите печатающую головку и снимите её. Удалите уплотнительные резиновые прокладки в каждой секции каретки печатающей головки принтера, закрепите елипсу-держатель шлейфа СНПЧ. В цветную секцию поместите направляющую капсул и установите капсулы, как показано на фото. Обратите внимание, что на черную секцию устанавливается капсула, с прозрачным уплотнителем. Установите все капсулы плотно до упора вниз. Проложите шлейф СНПЧ в клипсу-держатель и зафиксируйте шлейф СНПЧ специальным фиксатором, чтобы шлейф СНПЧ нигде не цеплялся, при движении каретки. Установите печатающую головку обратно, в каретку принтера.



Инструкция по установке СНПЧ на Canon Pixma ip2000

Прокладка шлейфа СНПЧ


Закрепите полочку подвеса шлейфа, на расстоянии 32мм. от правого выреза на корпусе принтера. проденьте шлейф СНПЧ в неё.



Инструкция по установке СНПЧ на Canon Pixma ip2000

Вывод шлейфа СНПЧ


Приклейте удлинитель на выступ справа, немного удлинив его. Это необходимо потому что крышка будет закрываться немного не до конца, ей будет мешать шлейф СНПЧ выведенный из принтера. Приклейте клипсу с правой стороны принтера, закрепите в ней шлейф и подключите шлейф СНПЧ к ёмкостям. Отрегулируйте длину шлейфа СНПЧ таким образом, чтобы в крайнем левом и правом положении каретки шлейф СНПЧ нигде не пережимался и не натягивался.



Инструкция по установке СНПЧ на Canon Pixma ip2000



Инструкция по установке СНПЧ на Canon Pixma ip2000

Заправка СНПЧ

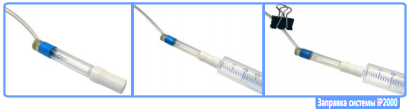

Заполните все капсулы соответствующими цветами чернил на половину, для чего наденьте по очереди капсулы на шприц и оттягивайте воздух поршнем до тех пор, пока шлейф СНПЧ и капсула не заполняться чернилами. После чего пережмите шлейф СНПЧ биндером и, сняв капсулу со шприца, установите её в каретку принтера на положенное место.



Инструкция по установке СНПЧ на Canon Pixma ip2000

Система непрерывной подачи чернил СНПЧ установлена


После заполнения чернилами шлейфа СНПЧ, капсул и Ваших ёмкостей, принтер готов к работе. Убедитесь что воздушные отверстия ёмкостей открыты, капилляры шлейфа СНПЧ нигде не пережаты, а каретка свободно дотсаёт до своих крайних положений. Включите принтер и сделайте тест дюз. Если на тесте видны не все дюзы, дайте принтеру пару прочисток из стандартной утилиты драйвера или SSC и оставьте его на некоторое время, это необходимо чтобы из головки вышел попавший туда воздух.



Инструкция по установке СНПЧ на Canon Pixma ip2000



Внимание! После засорения и загрязнения Canon Pixma ip2000 промывка головки струйного фотопринтера обязательна!
