Инструкция по установке СНПЧ на Canon Pixma ip6210D

Главная » Инструкция по установке СНПЧ на Canon Pixma ip6210D



Инструкция по установке СНПЧ на Canon Pixma ip6210D.

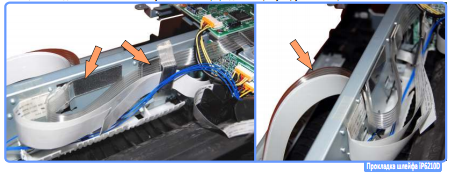

Прокладка шлейфа СНПЧ


Приклейте клипсу крепления шлейфа СНПЧ на шасси принтера напротив того места где стояла заглушка. Проведя шлейф СНПЧ вверх вдоль шасси принтера, закрепите его второй клипсой.

Инструкция по установке СНПЧ на Canon Pixma ip6210D.

Отклейте скотч удерживающий электрический шлейф, и приклеив под ним две клипсы, как показано на фото, уложите в них шлейф СНПЧ, выведя в отверстие вместе с электрическим. не спешите приклеивать скотч на место, Вы это сделаете после того как установите картриджи и отрегулируйте шлейф СНПЧ.

Инструкция по установке СНПЧ на Canon Pixma ip6210D.

Модернизация картриджей


Снимите наклейки с картриджей. Сверлом, входящим в набор, расширьте отверстия (не используйте дрель!). Вставьте в них силиконовые уплотнители, не до конца - наполовину. Подключите шлейф СНПЧ к картриджам, вставив уголки на концах в уплотнители, закрепленные на картридже. Постарайтесь повторить расположение капилляров шлейфа СНПЧ, как на фото ниже, чтобы капилляры не мешали движению каретки.

Инструкция по установке СНПЧ на Canon Pixma ip6210D.

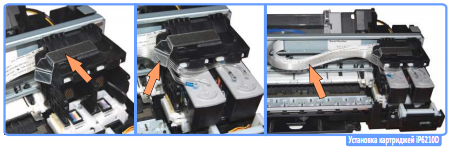

Установка картриджей


Приклейте полочку подвеса шлейфа СНПЧ на каретку, прямо над картриджами. Закрепите в ней шлейф, особое внимание уделите укладке шлейфа СНПЧ над картриджами, шлейф не должен нигде пережиматься но вместе с тем, должен быть очень плотно уложен, чтобы не мешать при печати.

Инструкция по установке СНПЧ на Canon Pixma ip6210D.

Укладка шлейфа СНПЧ


Слегка разжимая клипсы крепления шлейфа СНПЧ, отрегулируйте шлейф СНПЧ таким образом как показано на фотографиях. В крайнем левом положении шлейф СНПЧ должен образовывать небольшую петлю вдоль електрического шлейфа СНПЧ. В крайнем правом не должен провисать или деформировать электрический шлейф СНПЧ. Обратите внимание на то как стоит клипса с внутренней стороны, она должна направлять шлейф СНПЧ строго горизонтально, без перекосов. При сборке принтера будьте внимательны к шлейфу сзади, не пережмите его корпусом. До того как собирать принтер желательно заправить СНПЧ, позже это будет сделать крайне неудобно.

Инструкция по установке СНПЧ на Canon Pixma ip6210D.

Заправка СНПЧ


Заправьте ёмкости согласно инструкции по заправке ёмкостей, затем поочередно снимите с картриджей все капилляры, вставьте уголок в носик шприца и потяните поршень на себя, пока капилляр полностью не заполнился чернилами. Пережмите капилляр биндером и вставьте его обратно в картридж, после чего биндер снимите. Если Вы устанавливаете СНПЧ не на новые картриджи, а уже на частично израсходованные, имеет смысл перед установкой дозаправить картриджи. Для этого наберите в шприц чернил нужного цвета и, воткнув иглу в соответствующее отверстие, заполните картридж. Не путайте цвета!

Инструкция по установке СНПЧ на Canon Pixma ip6210D.
