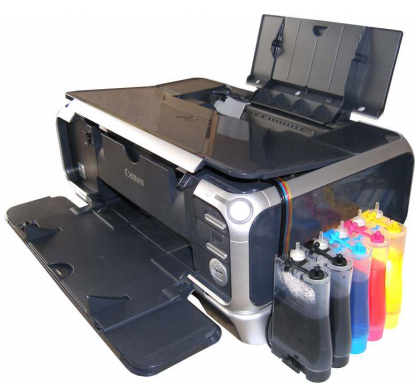

Инструкция по установке СНПЧ на Canon ip4000.

Установка капсул


Включите принтер. Поднимите крышку, подождите, пока каретка выедет в позицию замены картриджей, и снимите их. Затем, подняв рычаг справа, освободите печатающую головку и снимите её. Удалите уплотнительные резиновые прокладки в каждой секции каретки печатающей головки принтера и установите капсулы, как показано на фото. Обратите внимание, что на пигментную секцию устанавливается самая толстая капсула. Установите все капсулы плотно до упора вниз. Установите печатающую головку обратно, в каретку принтера. Закрепите клипсу-держатель на рычаге и проденьте в неё шлейф СНЧП. Постарайтесь уложить шлейф СНПЧ в каретке, т.о., чтоб он нигде не передавливался и не перегибался. Если Вы испытываете трудности с установкой пигментной капсулы, подержите её немного в горячей воде, нижним краем. После чего она легко оденется на штуцер.



Инструкция по установке СНПЧ на Canon ip4000.

Прокладка шлейфа СНПЧ


На правый край принтера приклейте клипсу-держатель шлейфа, как показано на фото. Переместив каретку в крайнее левое положение проложите шлейф СНПЧ в клипсу держатель, обратите внимание шлейф СНПЧ не надо сильно натягивать, он должен образовывать небольшой изгиб в месте выхода из каретки. Отрегулируйте длину шлейфа СНПЧ таким образом, чтобы в крайних левом и правом положении шлейф СНПЧ нигде не пережимался и не натягивался. Это можно легко сделать разжимая клипсу-держатель и передвигая шлейф СНПЧ.



Инструкция по установке СНПЧ на Canon ip4000.

Вывод шлейфа СНПЧ


На правой боковой панели приклейте клипсу-держатель шлейфа СНПЧ, постарайтесь сделать это точно по направлению шлейфа СНПЧ, без перегибов. Спустите шлейф СНПЧ от основной клипсы вниз и закрепите его, в клипсе держателе.



Инструкция по установке СНПЧ на Canon ip4000.

Установка ограничителей


На левом и правом крае принтера, установите 2 ограничителя закрытия крышки. Они не позволят крышке закрываться до конца, передавливая шлейф СНПЧ подачи чернил.



Инструкция по установке СНПЧ на Canon ip4000.

Заправка СНПЧ


Заполните все капсулы соответствующими цветаи чернил на половину, для чего наденьте по очереди капсулы на шприц и оттягивайте воздух поршнем до тех пор, пока шлейф и капсула не заполнятся чернилами. После чего пережмите шлейф СНПЧ биндером и, сняв капсулу со шприца, установите её в каретку принтера на положенное место. Для пигментной капсулы используйте переходник для шприца.



Инструкция по установке СНПЧ на Canon ip4000.
